Описание

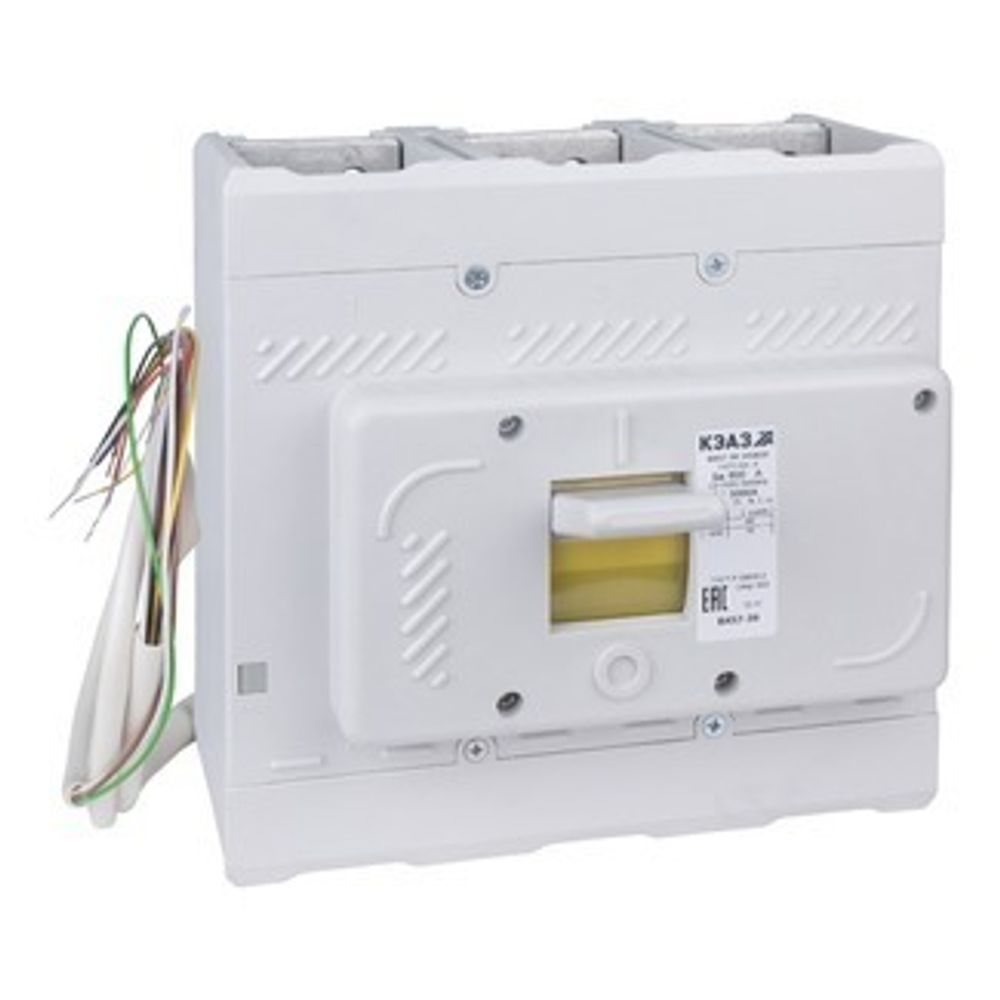

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 40 кА на номинальный ток 630 А .
Классификация:
- Тип приёмки: ОТК
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
- код ТН ВЭД: 8536209008
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: УХЛ3
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Дополнительное оборудование: Комплект зажимов №3; Межполюсные перегородки
- Дополнительный расцепитель: НР230AC/220DC
- Наличие вспомогательных контактов сигнализации: Да
Характеристики
Габариты
225 х 224 х 154 мм
Производитель
КЭАЗ
Степень защиты
IP20
Количество в упаковке
1 шт.
Вес
6,97 кг
Предельная коммутационная способность переменного тока Icu
18 кА,
(40 кА)₂
Номинальный ток In
630 А
Номинальное импульсное напряжение Uimp
6 кВ
Вид расцепителей
Тепловой и Электромагнитный
Номинальное рабочее напряжение переменного тока Ue
690 В,
(400В)₂
Вспомогательные (свободные) контакты
1з+2р, ВКС
Регулировка максимальных расцепителей тока
Нет
Род тока
АС
Частота тока
50/60 Гц
Номинальное напряжение изоляции Ui
690 В
Номинальная рабочая наибольшая отключающая способность Ics
100% Icu
Количество вспомогательных размыкающих контактов
2
Количество вспомогательных замыкающих контактов
1
Наличие независимого расцепителя
Да
Количество полюсов
3
Уставка расцепителей токов короткого замыкания
5000 А
Наличие привода
Ручной
Номинальный продолжительный ток Iu
630 А
Диапазон рабочих температур
от -60°С до +40°С
Способ монтажа
Винт
Присоединение внешних проводников
Переднее
Максимальное сечение присоединяемых проводов
2 х 240 мм²
Способ установки
Стационарный с креплением на панели
Категория применения по селективности
Неселективный
Возможность самостоятельного подключения дополнительных устройств
Нет
Предельная коммутационная способность переменного тока Icu при 690AC
18 кА
Предельная коммутационная способность переменного тока Icu при 400АС
40 кА
Максимальное сечение присоединяемых медных шин
12 х 50 мм
Вид присоединяемых проводников
Шина/Провод
