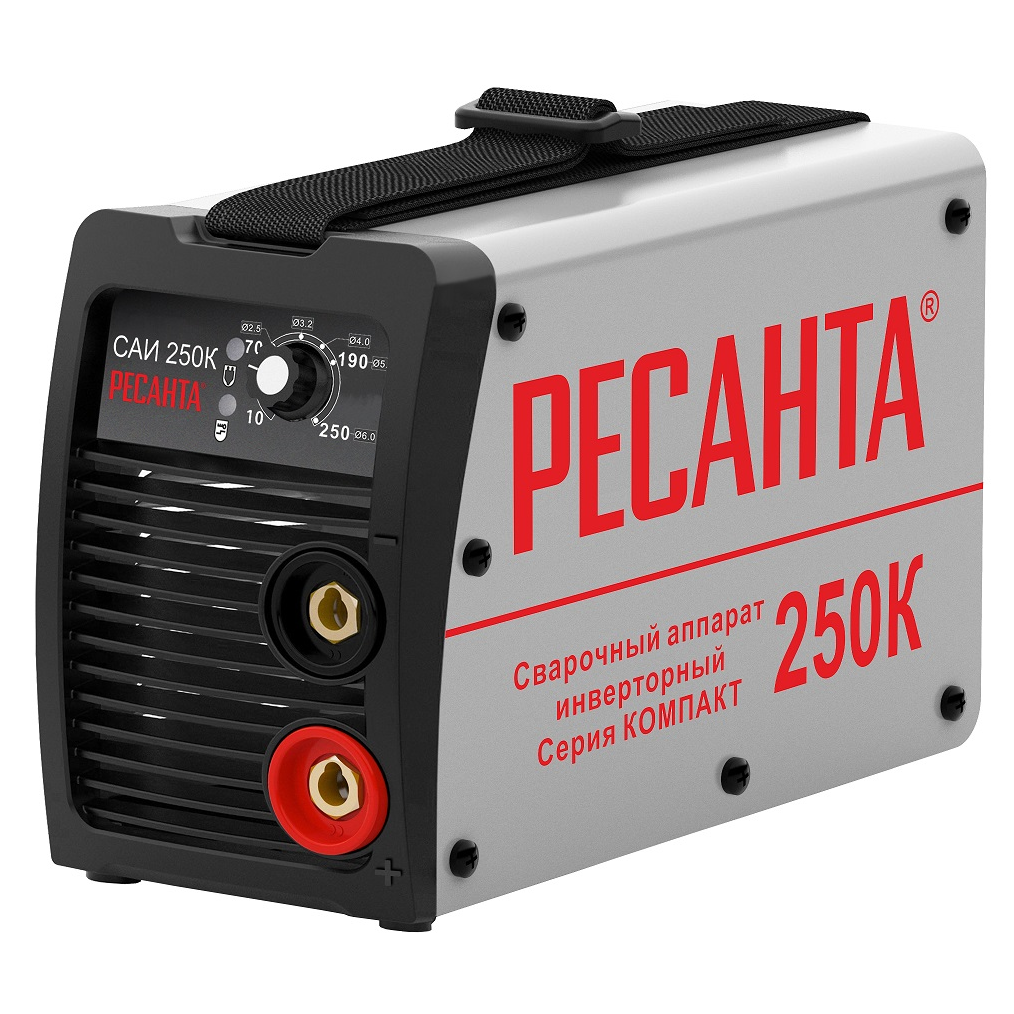

Устройство Ресанта САИ-250К представляет собой портативный аппарат инверторного типа для ручной сварки, способный обеспечивать полноценные сварочные работы на бытовом (и не только) уровне. Агрегат просто подключается к бытовой электросети с напряжением 220+/-10% В и рассчитан на работу сварочными электродами с покрытием и диаметром металлического сердечника до 6 мм включительно.
Сварное соединение металлических элементов довольно распространено как в производстве, так и в бытовых условиях. Сварка превращает разные железные элементы в единую крепкую неразборную конструкцию, прочность которой несравнима ни с чем. Как правило, такой способ соединения используют для получения наиболее надежного стыкования там, где нельзя или не получается использовать резьбовое соединение. Ручная сварка довольно широко распространена как в быту, так и на производстве (любые строительные, монтажные, ремонтные работы и т.д.). И если ранее, для проведения таких работ, требовались громоздкие и тяжелые агрегаты, то с появлением инверторных аппаратов от этих недостатков удалось избавиться.
Описываемый агрегат Ресанта САИ-250К является одним из наиболее удобных и компактных инструментов для выполнения работ подобного рода. Ему под силу практически любые сварочные операции. Небольшой вес и габариты, удобный и прочный наплечный ремень позволяют сварщику легко перемещать устройство в необходимое для работы место.
В комплекте системы имеются рабочие кабели (силовой с держателем электродов и кабель для заземления). Длина каждого рабочего кабеля САИ-250К составляет 2 метра. Система обладает, так же, питающим кабелем (170 см) со штепсельной вилкой. В случае необходимости можно воспользоваться удлинителем соответствующего сечения.
Специальную сварочную маску и другие средства индивидуальной защиты необходимо приобрести отдельно.
Чтобы облегчить работу сварщика (особенно это касается новичков), конструкторы сварочных аппаратов Ресанта САИ создали в них такую полезную функцию, как «горячий старт» (HOT START). В момент достаточного сближения электрода со свариваемыми элементами, система автоматически создает повышенный импульс рабочего тока, что способствует быстрому образованию электрической дуги. Процесс сварки, при этом, значительно облегчается.
Функция «антизалипание» (ANTI STICK), так же характерная для всех аппаратов Ресанта САИ, в свою очередь призвана облегчить работу сварщика, нивелируя такое явление, как залипание электрода в период горения дуги. В этой ситуации аппарат автоматически занижает значение тока сварки, способствуя легкому отрыву электрода. Сразу после этого система восстанавливает рабочие параметры.
Главная часть сварочных аппаратов фирмы Ресанта изготовлена на основе высокотехнологичных транзисторов типа IGBT. В результате удалось добиться значительного увеличения срока эксплуатации системы, а так же значительно сократить её габариты и массу. Транзисторная плата характерно расположена в вертикальной плоскости, что предотвращает скопление пыли и, как следствие, лишний перегрев.
Еще одна характерная особенность системы – продолжительность включения (ПВ). Это величина, характеризующая способность аппарата работать непрерывно на протяжении определенного промежутка времени. В основу был положен 10-ти минутный временной интервал. Для аппарата САИ-250К этот параметр составляет 70% при максимальной нагрузке. Это означает, что сварка может производиться непрерывно на протяжении 7-ми минут из 10-ти и 3 минуты – перерыв на холостом ходу.
Сварочный аппарат данной модели обладает довольно значительным напряжением холостого хода (80 В). Это способствует легкому и быстрому розжигу электрической дуги, что позволяет работать и с цветными металлами.
Создатели сварочного аппарата позаботились и о безопасном его использовании. Главная опасность для аппаратов подобного рода – это перегрев, способный вызвать поломку агрегата и иные нежелательные последствия. Ресанта САИ-250К обладает специальной системой предупреждения, которая включает (до опасного перегрева) аварийную лампочку-индикатор. Загоревшийся индикатор говорит о необходимости приостановить сварочные работы. 5-ти минутного перерыва достаточно для восстановления работоспособности агрегата. При этом нет необходимости отключать его от электропитания.
Устройство и функциональность
Корпус сварочного аппарата Ресанта САИ-250К имеет компактную прямоугольную форму, размерами 130×260×190 мм и выполнен из качественного листового металла с защитным покрытием. Плоское основание корпуса позволяет устойчиво расположить его на любой поверхности, даже с небольшим уклоном. По бокам корпуса имеются специально изготовленные прорези, через которые окружающий воздух может легко циркулировать, охлаждая главный трансформатор. Электробезопасность корпуса удовлетворяет критериям класса IP 21 (защита от попадания внутрь посторонних предметов, но работать следует в достаточно сухой атмосфере).
На задней панели корпуса расположен включатель и питающий кабель, а на передней находится панель управления. Она очень проста, понятна и позволит разобраться в ней даже новичку. Здесь конструкторы поместили поворотный регулятор рабочего тока от 10 до 250 А, индикатор сети и индикатор, предупреждающий о приближении аварийного перегрева. На этой же панели имеются клеммы для подключения силового кабеля с держателем электродов и кабеля, обеспечивающего замкнутость электрической цепи для процесса сварки. В верхней части корпуса сделаны крепления для наплечного ремня.
Внутри корпуса размещены все составные элементы сварочного аппарата, обеспечивающие его безопасную функциональность в пределах технических возможностей. Главный элемент в этом деле – это преобразующий трансформатор со специальным оснащением, превращающий переменный ток с частотой 50 Гц (электросеть) в постоянный ток, с последующим его обратным превращением в переменный ток, но с гораздо большей частотой (более 20 кГц). Таким образом, удается увеличить силу тока до 250 А при напряжении 80 В. Эти превращения позволяют добиваться значительного качества сварного шва, что особо важно для конечного результата. Трансформатор имеет оребренную поверхность из легкого сплава, способствующую интенсивной теплоотдаче и эффективному охлаждению элемента. Этому способствуют, так же, два встроенных вентилятора.
Надежную работу и безопасность сварочного аппарата Ресанта САИ-250К обеспечивает специальная защитная система. Температурные датчики заранее фиксируют приближение опасного перегрева и предупреждают пользователя включением аварийного индикатора.
Принцип сварки состоит в том, что между соединяемыми кромками и приближенным к ним электродом, при помощи рабочего тока, загорается электрическая дуга, разогревающая их до температуры плавления. Расплавленный электрод прочно сваривает соединяемые кромки, образуя сварочный шов. Функции горячего старта и антизалипания обеспечиваются автоматической регулировкой рабочего тока. Первоначальное сближение электрода с кромками дает повышенный импульс для быстрого загорания дуги. Далее ток резко падает, не позволяя электроду залипнуть. Специальное покрытие электрода состоит из специального флюса и предотвращает прямой контакт расплава с кислородом и примесями азота, содержащимися в окружающем воздухе. Качество сварного шва напрямую влияет на прочность соединения, поэтому его необходимо проверять. Для этого следует отбить молотком налет шлака и убедиться в равномерности и целостности шва.
Подготовка к работе и меры безопасности
Инверторный сварочный аппарат Ресанта САИ-250К не сложен. Подготовить его к работе и эксплуатировать под силу практически любому взрослому человеку. Изначально следует принять во внимание и обеспечить некоторые моменты безопасности, чтобы не допустить поражения электротоком и других неприятных последствий. Заземление аппарата производится через питающий шнур, поэтому следует убедиться в наличии в розетке соответствующего оснащения. После того, как к требуемым клеммам были подключены рабочие кабели, можно включать в розетку питающий кабель (тумблер «сеть» должен быть выключен, а регулятор рабочего тока находиться в наименьшем положении). Теперь можно включать аппарат и выставлять требуемый рабочий ток. После завершения сварочных работ, отключать устройство следует в обратном порядке.
Если сварочные работы проводятся не на улице, а в помещении, необходимо позаботиться о его хорошем проветривании и отсутствии в нем легковоспламеняющихся материалов и газов. Приступая к работе, пользователь обязательно должен применять средства защиты (перчатки, головной убор, специальная одежда и специальная маска для защиты глаз и лица). Кроме этого, необходимо строго придерживаться правил пожарной безопасности и требований по безопасной эксплуатации оборудования подобного рода.
Изготовитель сварочного инвертора Ресанта САИ-250К дает гарантию на его безупречную работу на протяжении 24-х месяцев со дня его официальной продажи.
Особенности и преимущества:
- Сварочный аппарат инверторный САИ-250К (компакт) работает от бытовой электросети и не требует особого способа подключения.
- Инверторная система использует сравнительно небольшой трансформатор в комплекте с IGBT-транзисторами и обеспечивает малые размеры и легкий вес аппарата, что позволяет легко переносить его в нужное оператору место. Для этого имеется специальный удобный наплечный ремень.
- Устройство снабжено элементами предупреждения об опасном перегреве, что делает его работу безопасной и надежной.
- Агрегат обладает функциями «антизалипание» (ANTI STICK) и «горячий старт» (HOT START), а продолжительность его включения составляет 70%.
- Качественно изготовленный прочный корпус оберегает составные компоненты сварочного аппарата от повреждений и одновременно обеспечивает надежное охлаждение рабочего трансформатора.
- Возможность преобразования тока высокой частоты (отсюда небольшие параметры трансформатора) и широкий диапазон регулирования мощности сварочного тока являются преимуществами данного аппарата.
- Возможно использование электродов переменного или постоянного тока.
- Аппарат не требует специальной подготовки для подключения и пользования им. Достаточно наличие у пользователя начальных знаний и практики.
