Описание
Тип покрытия — основное.
Электроды предназначены преимущественно для сварки заполняющих и облицовочного слоёв неповоротных стыков трубопроводов в положении вертикаль на подъём класса прочности API 5L X60-X70, а также других ответственных конструкций нормативным пределом текучести до 500 МПа включительно.
| Основные характеристики | |
| Артикул | 74703230G0 |
| Вес упаковки | 1,7 кг |
| Сварочный ток | DC(+/-) |
| Пространственные положения при сварке | 1, 2, 3, 4, 6 |
| Режимы прокалки | Вакуумная упаковка, прокалка не требуется |
| Классификация | ГОСТ 9467: Э60 ГОСТ Р ИСО 2560-А: Е 50 4 Z B 4 2 H5 EN ISO 2560-A: E 50 4 Z B 4 2 H5 AWS A5.5: E8018-G ТУ 1272-015-55224353-2005 |
| Одобрения | НАКС: Ø3,2; 4,0 мм Газпром Интергазсерт Транснефть |
| Хим. состав наплавленного металла, % | |||||
| C | Mn | Si | Mo | P max | S max |
| 0,08 | 1,45 | 0,40 | 0,40 | 0,015 | 0,015 |
| Механические свойства при растяжении | |||
| Состояние | Предел текучести | Предел прочности при растяжении | Удлинение |
| ISO | |||
| После сварки | 550 MПa | 645 MПa | 22% |
| Ударная вязкость KCV | |
| Температура | Значение |
| +20°C | 150 Дж/см² |
| -40°C | 112 Дж/см² |
| Ударная вязкость KCU | |
| Температура | Значение |
| +20°C | 260 Дж/см² |
| Типичные свойства образца с V-образным надрезом по Шарпи | ||
| Состояние | Температура испытания | Работа удара |
| ISO | ||
| После сварки | -20 °C | 120 Дж |
| После сварки | -40 °C | 90 Дж |
| Данные наплавки | ||||||
| Диаметр | Ток | Напряжение | Кол-во электродов/кг наплавл. металла | Длительность наплавки при токе 90% от максимального | КПД, % | Производительность наплавки при токе 90% от максимального |
| 3,2 x 350,0 мм | 80-140 A | 23 В | 50 | 63 с | 58% | 1,14 кг/ч |
Характеристики
Диаметр
3,2 мм
Длина
350 мм
Производитель
ESAB
Вес
1,7 кг
Упаковка

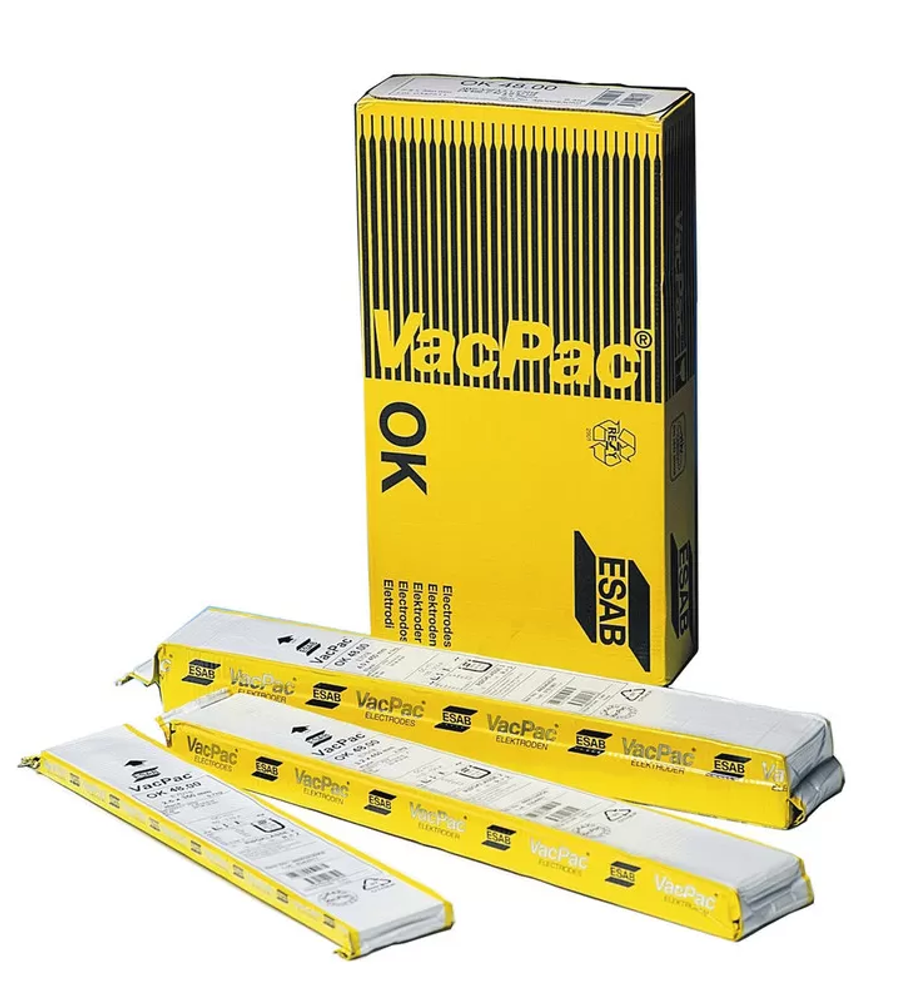

Вакуумная упаковка ESAB VacPack
