Описание
Тип покрытия — основное.
Электрод для сварки высокопрочных углеродистых и низколегированных сталей, обеспечивающий высокую ударную вязкость сварного шва до -60°С. Применяется для сварки рельс и элементов железных дорог при требованиях к твердости >250НV, конструкций, работающих при низких температурах (в т.ч. для хранения сжиженных природных газов). Покрытие отличается низкой гигроскопичностью. Высокая устойчивость против зернограничного растрескивания.
Типичные свойства образца с V-образным надрезом по Шарпи
| Работа удара | Температура испытания | |||
| После Сварки | ||||
| 113 J | -20 degC | |||
| 75 J | -60 degC | |||
Механические свойства при растяжении
| Защитный газ | Предел прочности при растяжении | Предел текучести | Состояние | Удлинение |
| ISO | 650 MPa (94 ksi) | 600 MPa (87 ksi) | После сварки | 24 % |
Данные наплавки
| Ток | Время горения электрода при 90% от макс. Тока | Производительность наплавки при токе 90% от максимального | Диаметр | КПД, % | Кол-во электродов/кг наплавл. Металла | В |
| 75-100 A | 55 sec | 0.9 kg/h (2,0 lb/h) | 2.5 x 350.0 mm (0.098 x 13,8 in.) | 62 % | 73.0 | 22 V |
| 105-140 A | 86 sec | 1.3 kg/h (2,9 lb/h) | 3.2 x 450.0 mm (1/8 x 17,7 in.) | 65 % | 32.0 | 23 V |
| 140-190 A | 97 sec | 1.8 kg/h (4,0 lb/h) | 4.0 x 450.0 mm (5/32 x 17,7 in.) | 65 % | 20.5 | 23 V |
| 190-260 A | 100 sec | 2.6 kg/h (5,7 lb/h) | 5.0 x 450.0 mm (0.197 x 17,7 in.) | 68 % | 14.0 | 24 V |
| 240-340 A | 103 sec | 3.6 kg/h (7,9 lb/h) | 6.0 x 450.0 mm (0.236 x 17,7 in.) | 69 % | 10 | 24 V |
Классификации
| Классификации | ГОСТ 9467 : Э60 (условно) EN ISO 18275-A : E 55 4 MnMo B 3 2 H5 AWS A5.5 : E9018-D1 |
Одобрения
| Одобрения | ABS 3YH5 BV 3YH5 DNV III YH5 LR 3YH5 |
| Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB. |
Характеристики расходного материала
| Тип сплава | Low alloyed (0.4 % Mo) |
| Тип покрытия | Basic covering |
| Диффузионный водород | < 5.0 ml/100g |
| Сварочный ток | AC, DC+ |
| Хим. состав наплавленного металла | ||||||||||||||
| C | Cr | Mn | Mo | Ni | Si | |||||||||
| 0.05 % | 0.03 % | 1.60 % | 0.35 % | 0.03 % | 0.35 % | |||||||||
Характеристики
Диаметр
5 мм
Длина
450 мм
Производитель
ESAB
Вес
2,4 кг
Упаковка

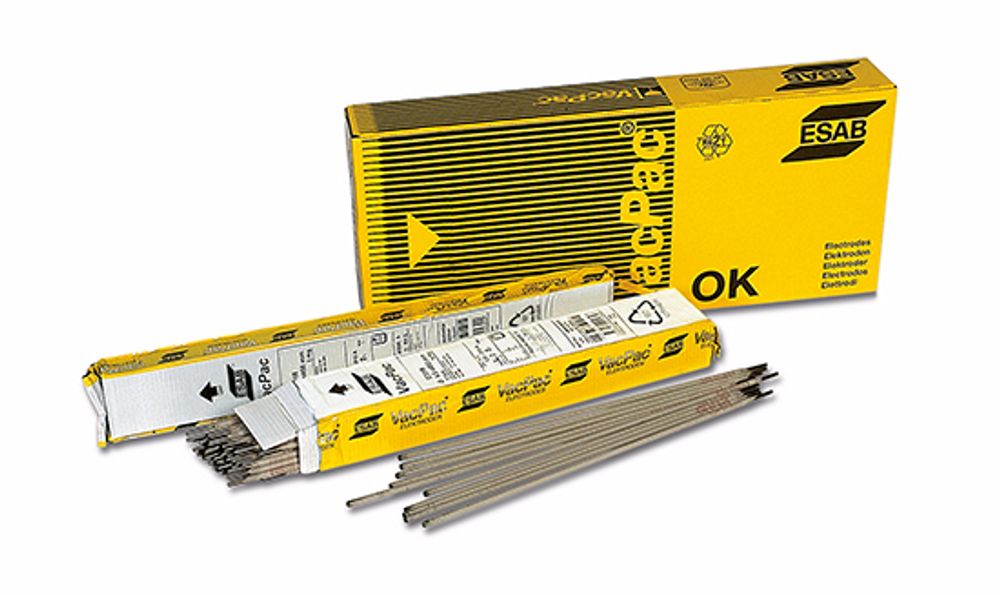

Вакуумная упаковка ESAB VacPack
