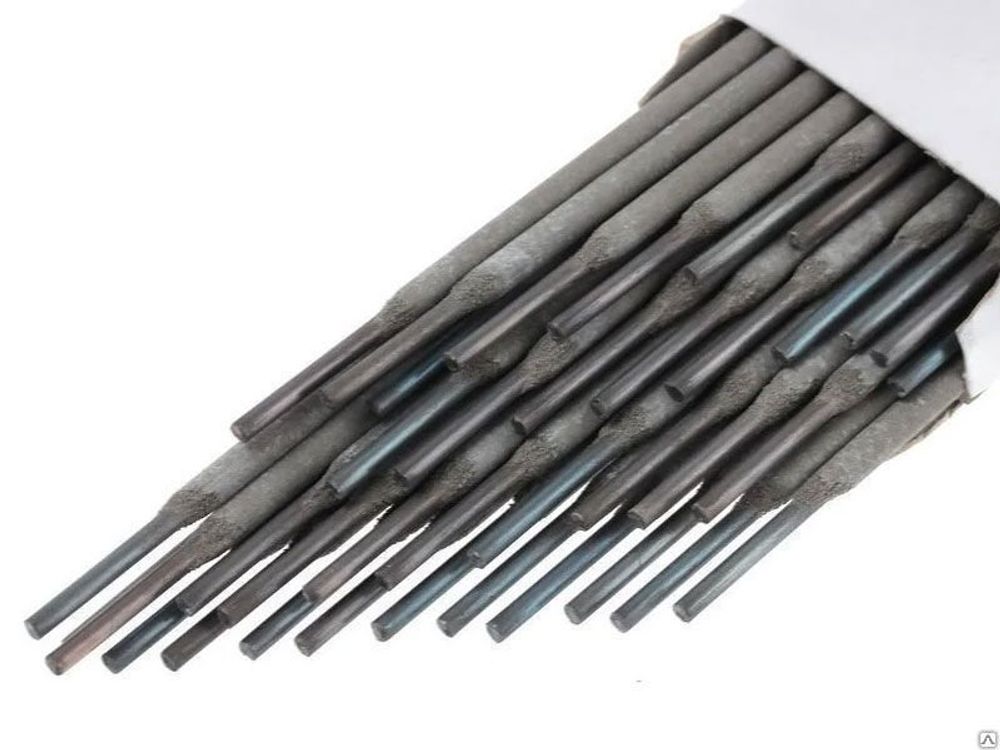

Электроды АНО-21 предназначены для ручной дуговой сварки конструкций из углеродистых марок сталей (Ст 0, Ст 1, Ст 2, Ст 3 всех степеней раскисления – "КП", "ПС", "СП"), поставляемых по ГОСТ 380 и (05кп, 08кп, 08пс, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20) по ГОСТ 1050. Могут применяться для сварки водопроводных труб, газопроводов малого давления.
Для сварки угловых, стыковых, нахлесточных, соединений рядовых и ответственных металлоконструкций из металла толщиной 1,0 – 5,0 мм. Возможно использование для сварки корневого шва металла большой толщины.
Сварка во всех пространственных положениях.
Род тока:
- переменный от трансформатора с напряжением холостого хода не менее 50 В;
- постоянный ток любой полярности.
Марка сварочной проволоки : Св-08, Св-08А ГОСТ2246-70.
Химический состав наплавленного металла:
| Mn % |
C % |
Si % |
P % |
S % |
|
0,60-0,70 |
не более |
|||
|
0,10 |
0,30 |
0,045 |
0,04 |
|
Механические свойства металла шва:
| Временное сопротивление, кгс/мм2 |
Относительное удлинение, % |
Ударная вязкость, кгс м/см2 |
|
45,5 – 46,5 |
17,5 – 18,5 |
7,5 – 8,5 |
Сварка в различных положениях и сила тока, А:
| Диаметр, мм |
Нижнее |
Вертикальное |
Потолочное |
|
2,0 |
50–90 |
50–70 |
70–90 |
|
2,5 |
60–110 |
60–90 |
80–100 |
|
3,0 |
90–140 |
80–100 |
100–130 |
|
4,0 |
160-220 |
140-180 |
140-180 |
|
5,0 |
180-260 |
160-200 |
Дополнительные сведения:
Электроды АНО-21 обеспечивают хорошие сварочно-технологические свойства при сварке от малогабаритных (бытовых) трансформаторов: легкое зажигание дуги, мелкочешуйчатое формирование металла шва, легкую или самопроизвольную отделимость шлаковой корки.
Сварка способом «сверху-вниз» производится опиранием, при этом электрод должен находится в бессекторной плоскости под углом 40-70С к направлению сварки.
Сварка после обязательной прокалки: 110-130 С-40 мин.
Соответствие стандартам:
ГОСТ 9467 Э46
AWS A 5.1: 6013
DIN 1913: 43 32 R(C) 21
ISO 2560: 43 2 RC 11
ЕN 499: E 42 0 RC 11
Аналоги:
| Производитель |
Марка электродов |
|
ESAB |
OK 43.32 |
|
Oerlikon |
Overcord |
