Тип покрытия — рутилово–основное.

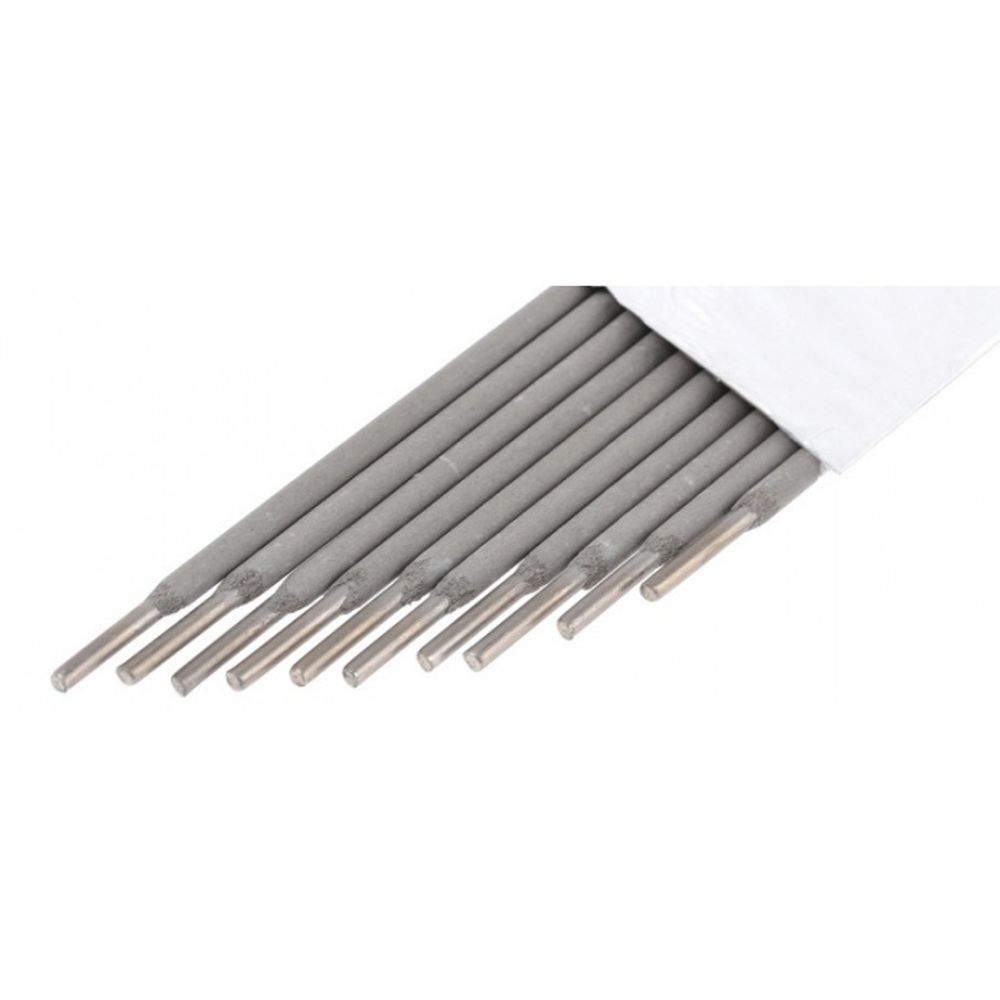

Электроды с рутилово-основным покрытием, предназначены для сварки ответственного оборудования из короозионно-стойких сплавов 06ХН28МДТ, 03ХН28МДТ и стали марки 03Х21Н21М4ГБ преимущественно толщиной до 12 мм, работающего в средах серной и фосфорной кислот с примесями фтористых соединений. Сварка во всех пространственных положениях на постоянном токе обратной полярности.
| ГОСТ 9466-75: | ОЗЛ-17У |
| ГОСТ 10052-75: | Э-03Х23Н27М3Д3Г2Б-ОЗЛ-17У-d-ВД |
| Марка проволоки: | 01Х23Н28М3Д3Т |
Технические характеристики:
Стержень из проволоки марки Св-01 Х23Н28МЗДЗТ по ГОСТ 2246—70. Диаметр выпускаемых электродов 3,0 и 4,0 мм.
Характеристики плавления электродов.
Производительность (для диаметра 4,0 мм) 14,0 г/(А-ч); 2,0 кг/ч. Расход электродов на 1 кг наплавленного металла 1,7 кг.
Особые свойства.
Металл шва характеризуется общей высокой коррозионной стойкостью и стойкостью к межкристаллитной коррозии при испытаниях по методам В и ВУ ГОСТ 6032—89.
Технологические особенности сварки.
Сварку металла толщиной до 12 мм рекомендуется производить валиками во всю ширину разделки, сварку металла больших толщин — с двусторонней разделкой кромок. При сварке особо ответственных конструкций необходимо удаление кратеров шлифованием.
| Хим. состав | C | Si | Mn | Mo | S | P |
|---|---|---|---|---|---|---|
| Нормы | <=0,04 | <=6,7 | 1,5-2,5 | 2,6-4,3 | <=0,020 | <=0,035 |
| Типичный | 0,035 | 0,53 | 2,1 | 3,4 | 0,009 | 0,019 |
| Хим. состав | Ni | Nb | Cu | Cr | ||
| Нормы | 25-29 | 0,4-0,5 | 2,5-3,5 | 21-25 | ||
| Типичный | 26,4 | 0,45 | 2,9 | 23,4 | ||
| Механические свойства |
Временное сопротивление | Предел текучести | Относительное удлинение, % | Ударная вязкость, Дж/см* |
|---|---|---|---|---|
| МПа | ||||
| Нормы | >540 | Не нормировано | >26 | >110 |
| Типичные | 587 | 378 | 32,0 | 186 |
| Диаметр электрода, мм |
Положение шва нижнее |
||
|---|---|---|---|
| нижнее | вертикальное | потолочное | |
| 3,0 4,0 |
110—130 130—160 |
65—85 90—120 |
70—90 100—130 |
