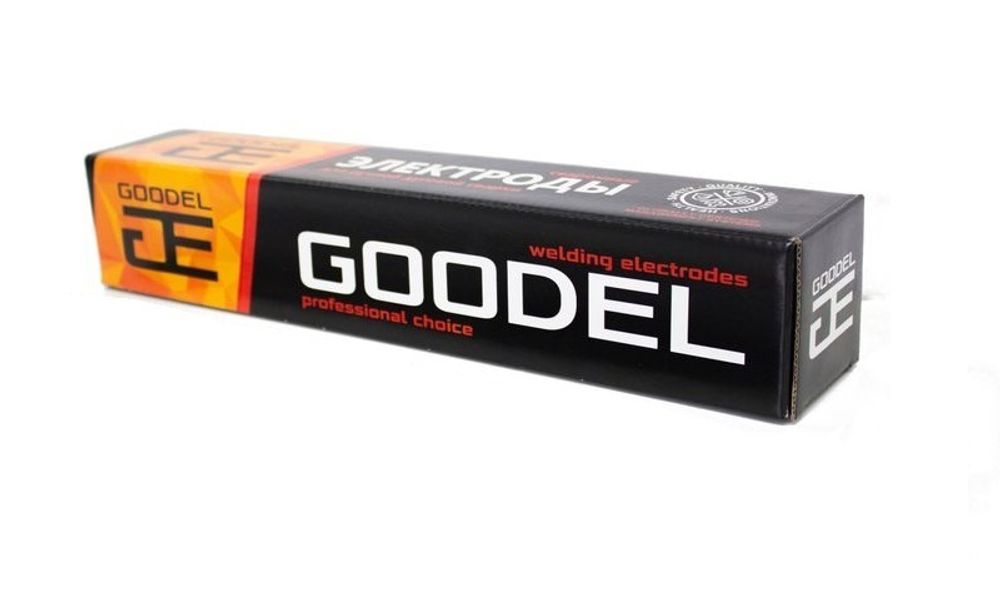

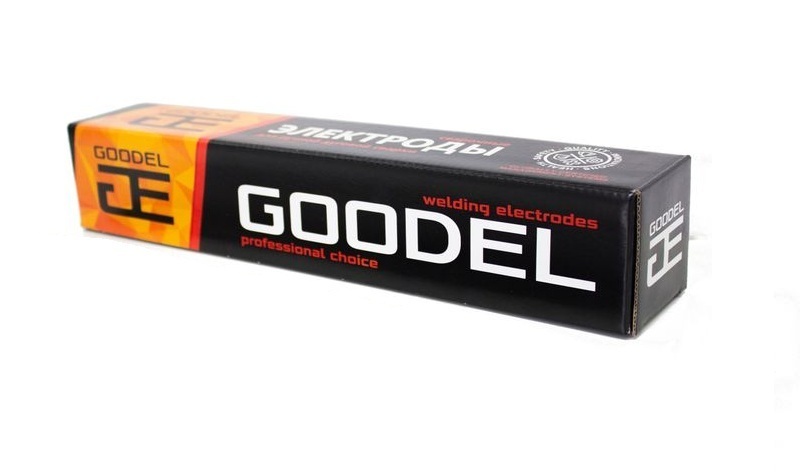

Сварочные электроды марки ТМУ-21У — это электроды с основным покрытием, предназначенные для сварки ответственных металлоконструкций и трубопроводов из низкоуглеродистых и низколегированных сталей, а также для сварки энергетического оборудования электростанций.
Электроды зарегистрированы в системе добровольной сертификации ГОСТ Р.
Особенности:
- Электроды марки ТМУ-21У допускают сварку в узкие разделки с общим углом скоса кромок не менее 15°.
Механические свойства наплавленного металла (средние значения)
| Предел прочности на разрыв, МПа | Предел текучести, МПа | Относительное удлинение, % | Ударная вязкость, Дж/см2 | Тип образца по ГОСТ 6996 |
Температура испытаний |
| 560 | 450 | 28 | 200 | KCU | +20 °С |
| >35 | KCV | -20 °С |
Химический состав наплавленного металла, массовая доля, %
| C | Mn | Si | S | P |
|---|---|---|---|---|
| 0,08-0,11 | 0,80-1,10 | 0,20-0,40 | 0,01-0,02 | 0,02-0,025 |
Характеристики плавления
| Расход электродов на 1 кг наплавленного металла | Коэффициент наплавки |
|---|---|
| 1,6 кг | 9,0 г/А•ч |
Рекомендуемое значение тока, A
| D, мм | Положение шва | ||
|---|---|---|---|
| нижнее | вертикальное | потолочное | |
| 3,0 | 90–115 | 75–100 | 60–90 |
| 4,0 | 130–170 | 110–140 | 100–120 |
| 5,0 | 170–200 | 140–170 | – |
| Положения сварки: | Сварочный ток: |
 |
Постоянный обратной полярности (DC+) |
Технологические особенности сварки
Сварка, электродами ТМУ-21У, выполняется короткой дугой по тщательно очищенной от загрязнений поверхности.
Режим прокалки электродов ТМУ-21У
Прокалка перед использованием: 350±25 °С, 1 час
