Вид покрытия — основное.

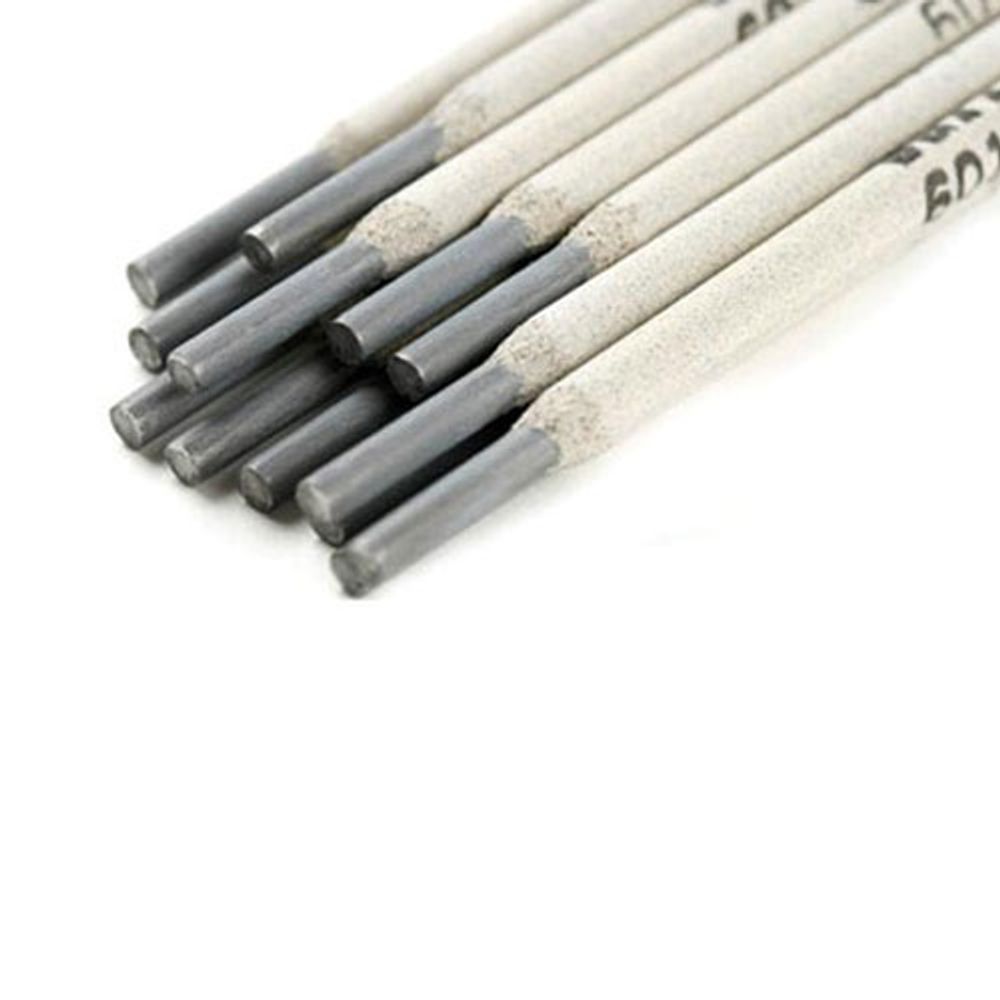

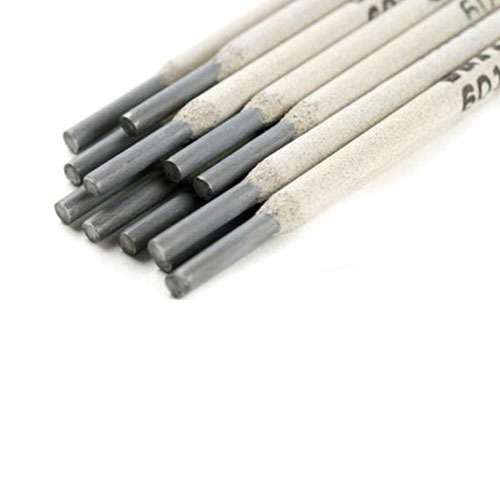

Сварочные электроды ТМУ-21У предназначены для сварки стыков трубопроводов и других ответственных конструкций из углеродистых и низколегированных сталей во всех пространственных положениях шва постоянным током обратной полярности.
Коэффициент наплавки — 9,5 г/А·ч.
Производительность наплавки (для диаметра 4,0 мм) — 1,4 кг/ч.
Расход электродов на 1 кг наплавленного металла ТМУ-21У — 1,5 кг.
Типичные механические свойства металла шва
Временное сопротивление электродов sв, МПа |
Предел текучести sт, МПа |
Относительное удлинение ТМУ-21У d5, % |
Ударная вязкость aн, Дж/см2 |
540 |
430 |
24 |
200 |
Типичный химический состав наплавленного металла, %
C |
Mn |
Si |
S |
P |
0,09 |
0,80 |
0,24 |
0,018 |
0,020 |
Геометрические размеры и сила тока при сварке сварочных электродов ТМУ-21У
Диаметр, мм электродов |
Длина, мм ТМУ-21У |
Ток, А |
Среднее количество электродов сварочных в 1 кг, шт. |
3,0 |
350 |
60 – 120 |
37 |
4,0 |
450 |
100 – 180 |
16 |
5,0 |
450 |
140 – 220 |
11 |
Особые свойства. Допускают сварку в узкую разделку с общим углом скоса кромок 15 градусов.
Технологические особенности сварки. Сварку производят на короткой и предельно короткой длине дуги. Возможно кратковременное удлинение дуги без образования пор.
Прокалка электродов ТМУ-21У перед сваркой: 360-400°С; 1 ч.
