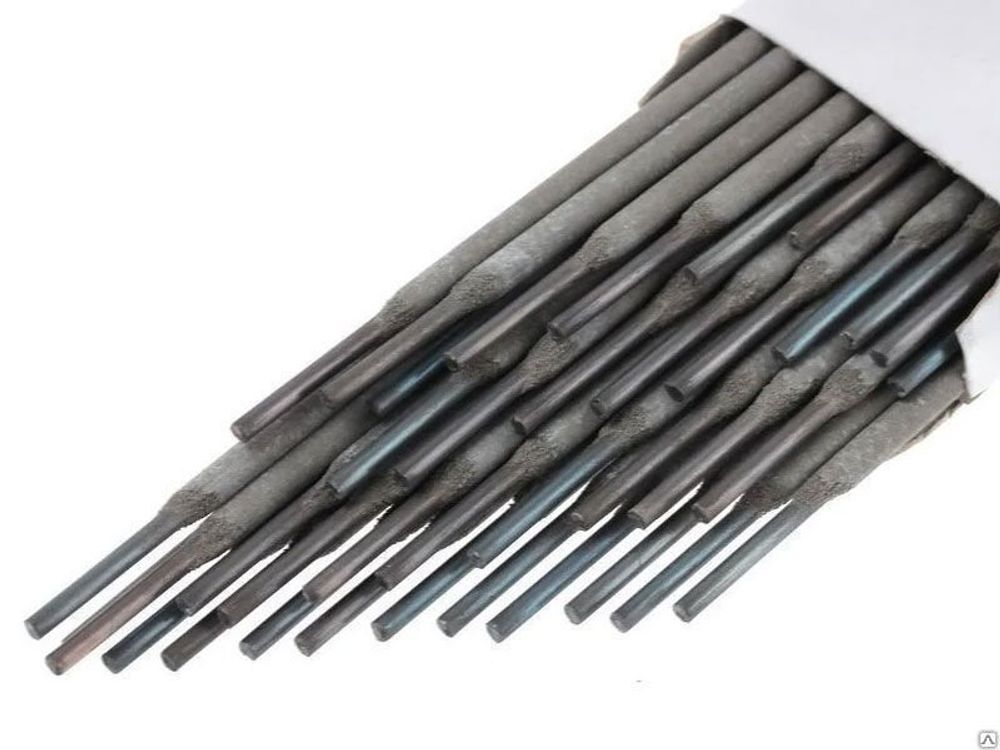

Электроды ЦЧ-4 предназначены для:
- холодной сварки, ремонтной наплавки и заварки дефектов литья в деталях из серого, высокопрочного и ковкого чугуна (возможна также сварка таких видов чугуна со сталью);
- наплавки первых одного-двух слоев на изношенные чугунные детали под последующую наплавку специальными электродами.
Сварка в нижнем положении шва постоянным током обратной полярности (при высоком напряжении холостого хода сварочного трансформатора и малой длине сварочных кабелей возможна сварка переменным током).
Сварочная проволока: Св-08, Св-08А ГОСТ2246-70.
Типичные механические свойства металла шва:
| Временное сопротивление sв, МПа |
Твердость наплавленного металла НВ |
|
490 |
180 |
Типичный химический состав наплавленного металла, %:
| Fe |
C |
Mn |
Si |
V |
S |
P |
|
основа |
0,13 |
0,9 |
0,5 |
8,6 |
0,014 |
0,023 |
Рекомендуемая сила тока при сварке, А:
| Диаметр электрода, мм | Положение шва нижнее |
| 3 | 65-85 |
| 4 | 90-120 |
| 5 | 130-150 |
Технологические особенности сварки ( наплавки ):
Сварка производится короткими валиками длиной 25-35 мм с поваликовым охлаждением на воздухе до температуры не выше 60°С; для деталей из ковкого и высокопрочного чугуна длина валика может быть увеличена до 80-100 мм.
Сварка после обязательной прокалки: 160-200°С; 1 ч.
Обозначение в документации:
| ЦЧ-4 -Ø |
ТУ 14-4-831 - 77 |
