Тип покрытия — основное.
| ТУ У 28.7-34142621-006:2012 | Гост 9466 | ЦЧ-4 |
Назначение и область применения
Электроды покрытые металлические марки ЦЧ-4 для ручной дуговой сварки и наплавки чугуна с основным покрытием, что предназначены для холодной сварки конструкций с высокопрочного чугуна с шаровидным графитом и серого чугуна с пластинчатым графитом, а также их соединение со сталью. Электроды ЦЧ-4 могут использоваться для сварки поврежденных де- талей и сварки дефектов в отливках с высокопрочного и серого чугуна и предварительной наплавки первых одного-двух слоев на изношенных чугунных деталях под последующую наплавку специальными электродами.
Условия применения
Коэффициент наплавки 10,0 г/А ч. Расход электродов на 1 кг наплавленного металла 1,8 кг. Процесс сваривания следует проводить только на чистых, не масленых и не ржавых поверхностях (перед сваркой следует шлифовать место соединения).Сварку проводят короткими валиками длиной (25-35) мм с охлаждением каждого валика на воздухе до 60°С и проковкой каждого участка шва легкими ударами молотка. При сваривании ковкого и высокопрочного чугуна длина валика может быть увеличена до (80-100) мм.
При высоком напряжении (более 60 В) холостого хода трансформатора и короткой длине сварочных кабелей возможна сварка переменным током.
Особые свойства
Электроды ЦЧ-4 обладают хорошими сварочно-технологическими свойствами: легким возбуждением и стабильным горением дуги, малыми потерями металла от разбрызгивания, хорошим формированием металла шва при сварке в нижнем положении. В металл шва, сваренный электродами ЦЧ-4, вводится сильный карбидообразователь - ванадий. Образующиеся карбиды данного элемента не растворяются в железе и имеют форму мелкодисперсных нетвердых включений. Металлическая основа при этом оказывается обезуглероженной и достаточно пластичной. После сварки возможна обработка режущим инструментом.
Прокалка перед сваркой
При нормальных условиях хранения не требуют прокалки перед сваркой. В случае увлажнения прокалка: 160-200°С 60 мин.
Химический состав наплавленного металла,%
|
Mn |
Si |
C |
P |
S |
V |
| 0,5-2,5 | 0,10-0,80 | ≤ 0,25 | ≤ 0,07 | ≤ 0,04 | 8,5-10,5 |
Сварку проводить постоянным током обратной полярности «+» на электроде.

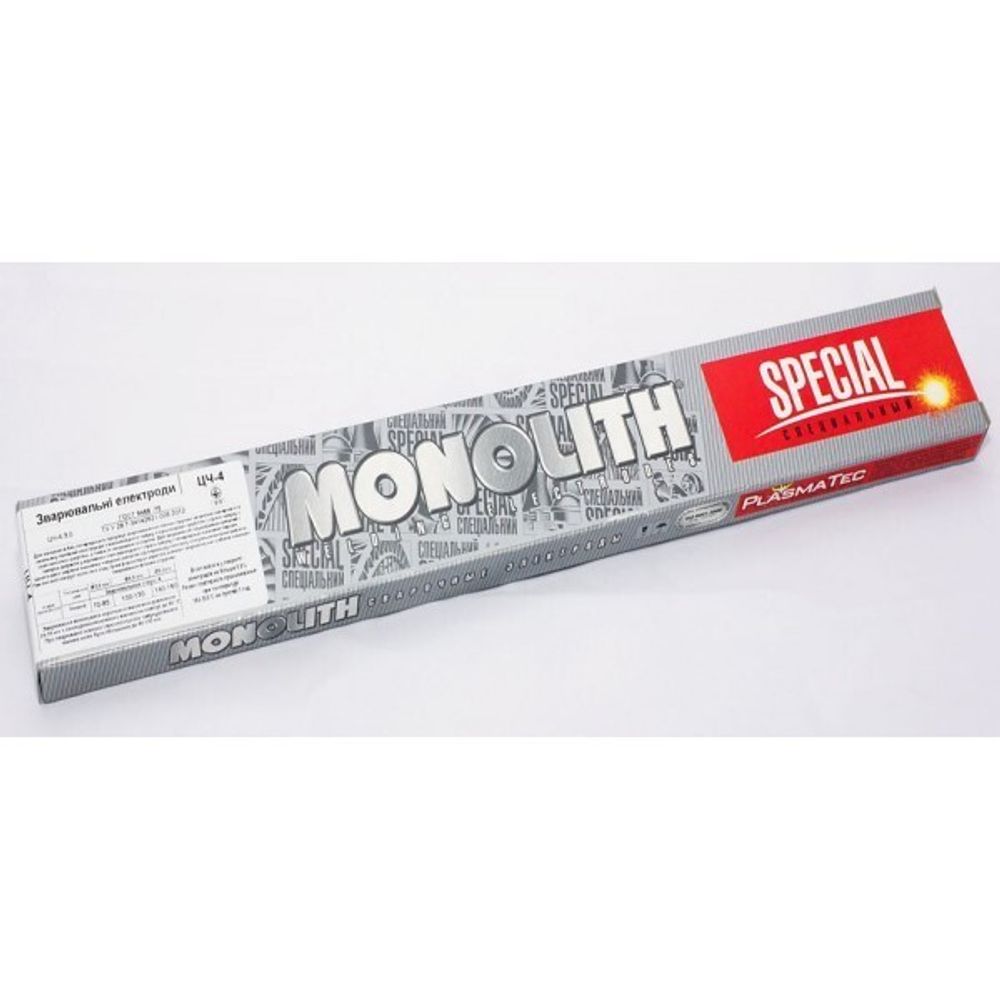

Упаковочные данные
|
Диаметр, мм |
Длина, мм |
Сила сварочного тока, А |
Количество электродов в пачке, шт. |
Вес пачки, кг |
|
3,00 |
350 |
60-110 |
24-25 |
0,8 |
|
4,00 |
450 |
90-140 |
14-15 |
1 |
