Описание
Тип покрытия — основное.

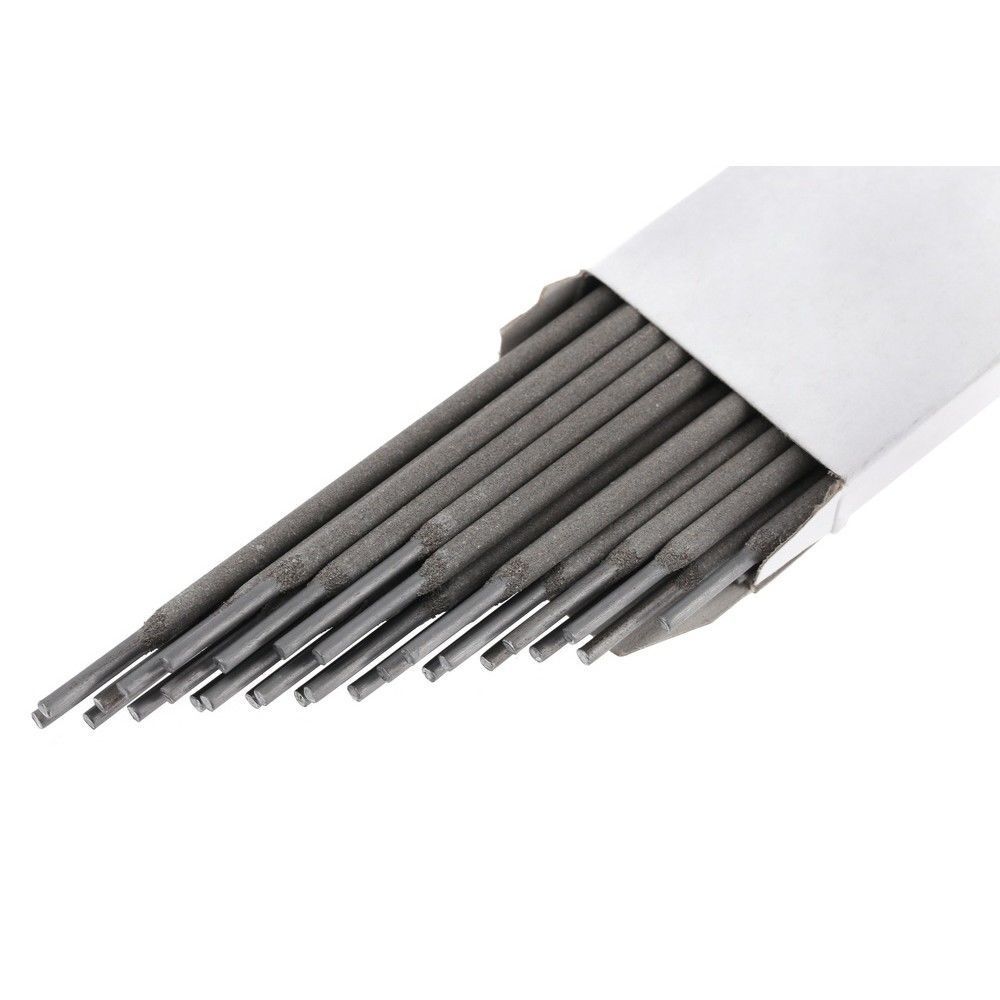

Электроды ЦЛ-39 предназначены для сварки элементов поверхностей нагрева котлоагрегатов, а также корневых слоев швов стыков толстостенных трубопроводов из теплоустойчивых сталей перлитного класса марок 12Х1МФ и 15Х1М1Ф, работающих при температуре до 585°С.
Сварка во всех пространственных положениях шва постоянным током обратной полярности.
Сварку производят короткой дугой.
Стержень из проволоки марок Св-08, Св-08А, по ГОСТ 2246-70.
Коэффициент наплавки — 9,5 г/А• ч.
Производительность наплавки — 0,9 кг/ч.
Расход электродов на 1 кг наплавленного металла — 1,7 кг.
Химический состав наплавленного металла, %
C
|
Si
|
Mn
|
Cr
|
Mo
|
V
|
S
|
P
|
0,06:0,12
|
0,20:0,40
|
0,60:0,90
|
0,80:1,25
|
0,40:0,70
|
0,12:0,30
|
<=0,025
|
<=0,030
|
Механические свойства металла шва при нормальной температуре
Временное сопротивление, МПа
|
Предел текучести, МПа
|
Относительное удлинение, %
|
Ударная вязкость, Дж/см2
|
>=490
|
>=343
|
>=16
|
>=78
|
Рекомендуемая сила тока при сварке, А
Диаметр электрода, мм
|
Положение шва
|
||
нижнее
|
вертикальное
|
потолочное
|
|
2,5
|
75:90
|
70:85
|
65:85
|
Условное обозначение:
Э-09Х1МФ-ЦЛ-39-2,5-Ø-УД |
ГОСТ 9466-75, ГОСТ 9467-75
|
Е-07-Б20 |
ОСТ 108.948.01-86
|
ISO 3580 - E 1 Cr Mo V В20 |
AWS A5.5 (США) - E 8015-G
|
Характеристики
Диаметр
2,5 мм
