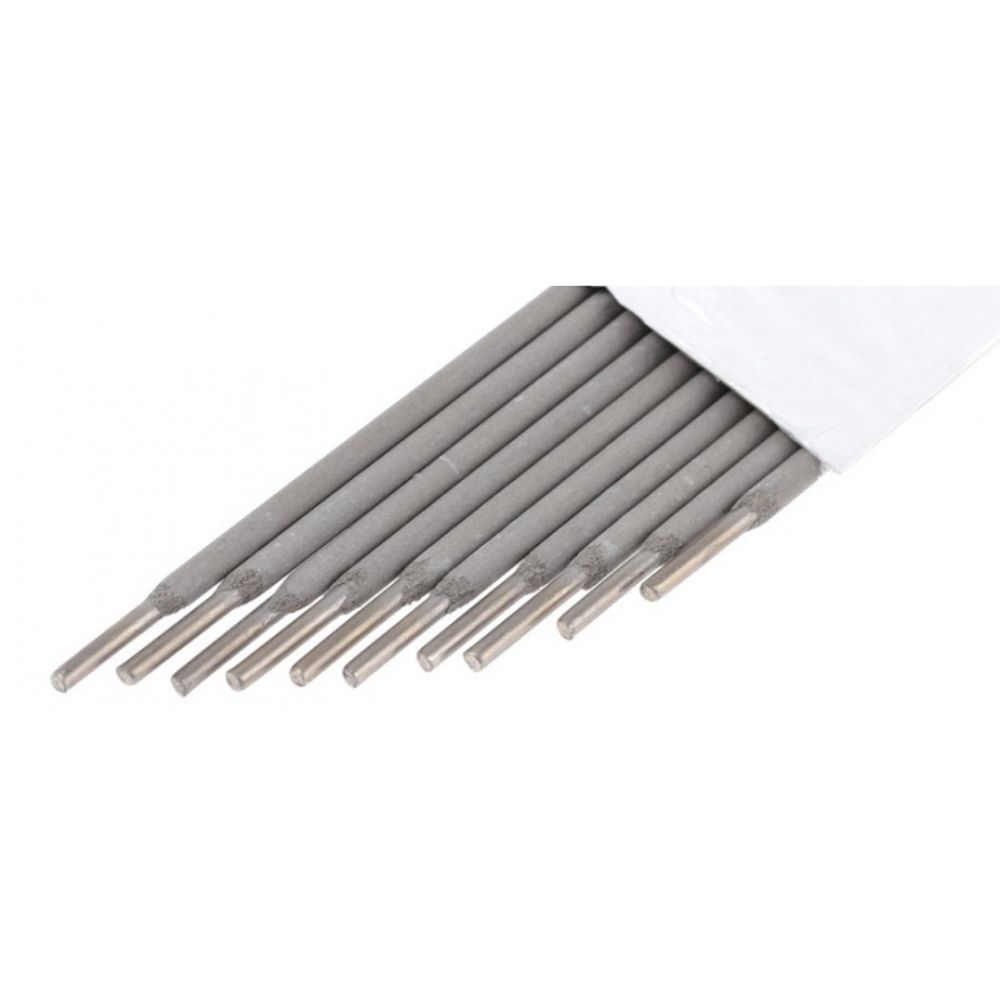

Электрод ЦТ–15 предназначен для сварки коррозионностойких и жаропрочных аустенитно-ферритных сталей, работающих при температуре до 650 °С.
Описание
Характеристики
Отзывы
Описание
| Э–08Х19Н10Г2Б–ЦТ–15–Ø–ВД E–2453–Б20 |
Обозначения по международным стандартам | |
| ГОСТ 9466–75 ГОСТ 10052–75 ТУ 1272–009–11142306–96 |
ISO 3581–А AWS A 5.4 | E 19.9NbB20 E 347–15 |
| Область применения | Положение свариваемых швов | |
| Для сварки ответственных узлов из аустенитных сталей марок 08Х18Н10, 08Х18Н10Т, 12Х18Н9, 12Х18Н9Т, 12Х18Н10, 12Х18Н10Т и им подобным, работающих при температуре до 650 0C и высоком давлении, а также для сварки сталей тех же марок когда к металлу шва предъявляют требования стойкости к межкристаллитной коррозии. |
 |
|
| Вид покрытия | Основное | |
| Рекомендуемый режим сварки | ||||||||||||||||||
| Ток, А Постоянный обратной полярности | ||||||||||||||||||
| Положение швов | ||||||||||||||||||
| Диаметр, мм | Нижнее | Вертикальное | Потолочное | |||||||||||||||
| 2,0 2,5 3,0 4,0 5,0 |
50–70 70–90 80–100 110–140 150–180 |
40–60 60–80 70–90 100–130 135–160 |
40–60 60–80 70–90 100–120 – |
|||||||||||||||
| Химический состав наплавленного металла, % | ||||||||||||||||||
| Углерод | Кремний | Марганец | Никель | Хром | Ниобий | Сера | Фосфор | |||||||||||
| 0,05–0,12 | 0,15–0,70 | 1,0–2,5 | 8,5–10,5 | 18,0–20,5 | 0,7–1,3 | не более | ||||||||||||
| 0,020 | 0,030 | |||||||||||||||||
| Механические свойства при нормальной температуре (не менее)</strong > | ||||||||||||||||||
| Металла шва или наплавленного металла | Сварного соединения | |||||||||||||||||
| Вид т/о | Временное сопротивление разрыву, МПа | Предел текучести, МПа | Относит. удлинение, % | Ударная вязкость, Дж/см2 | Временное сопротивление разрыву, МПа | Угол загиба, град | ||||||||||||
| без т/о | 588 | 343 | 24 | 78 | 588 | 160 | ||||||||||||
| Особые свойства: металл шва стоек к межкристаллитной коррозии при испытаниях по методу АМУ по ГОСТ 6032. Содержание ферритной фазы в наплавленном металле: 2,5–5,5%. | ||||||||||||||||||
| Сертификация |
| Свидетельства НАКС об аттестации для групп технических устройств ГО, КО, МО, НГДО, ОТОГ, ОХНВП, СК (диаметры 2,0, 2,5, 3,0 и 4,0 мм). |
Характеристики
Диаметр
4,0 мм
