Тип покрытия — основное.
| ГОСТ 9466 — 75 | Э 50А –ЦУ-5-Ø-УД Е 51 3(0) — Б20 |
ТУ У 25.9-34142621-011:2015
ОСТ 24.948.01
AWS A5.1: E7015

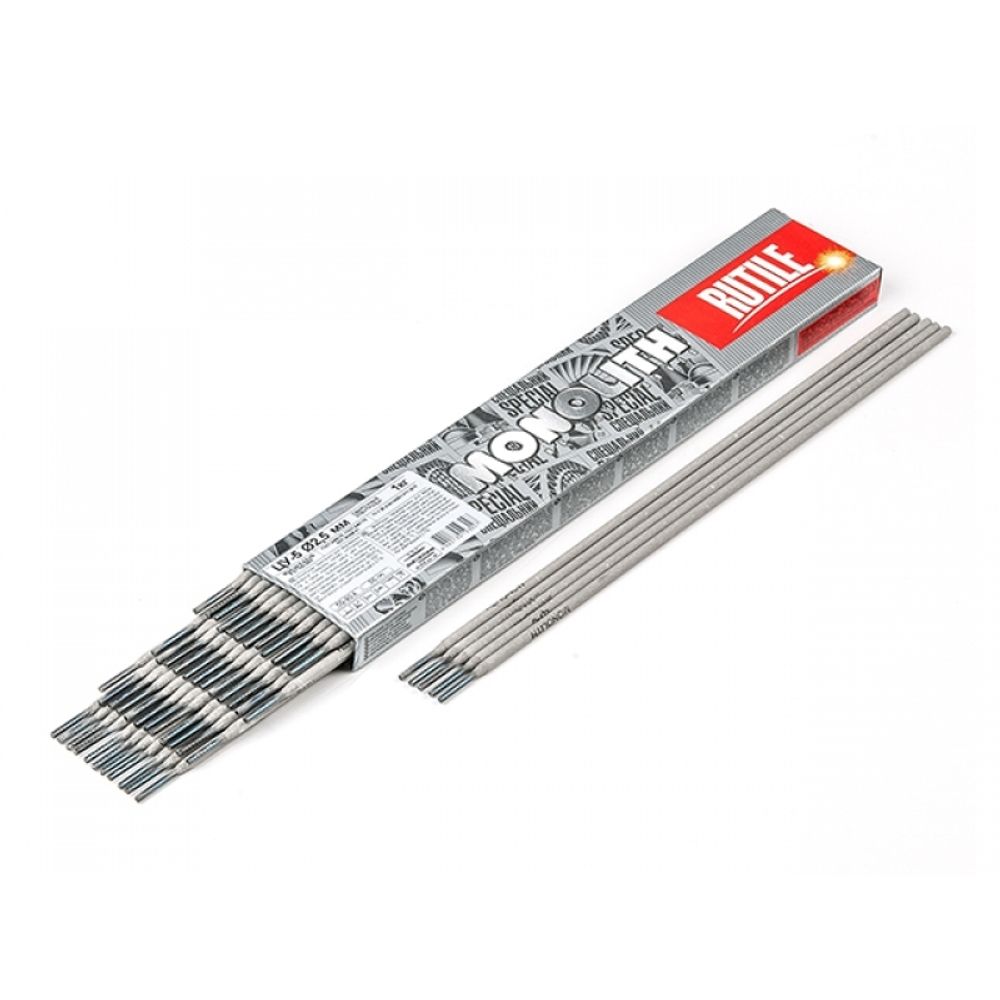

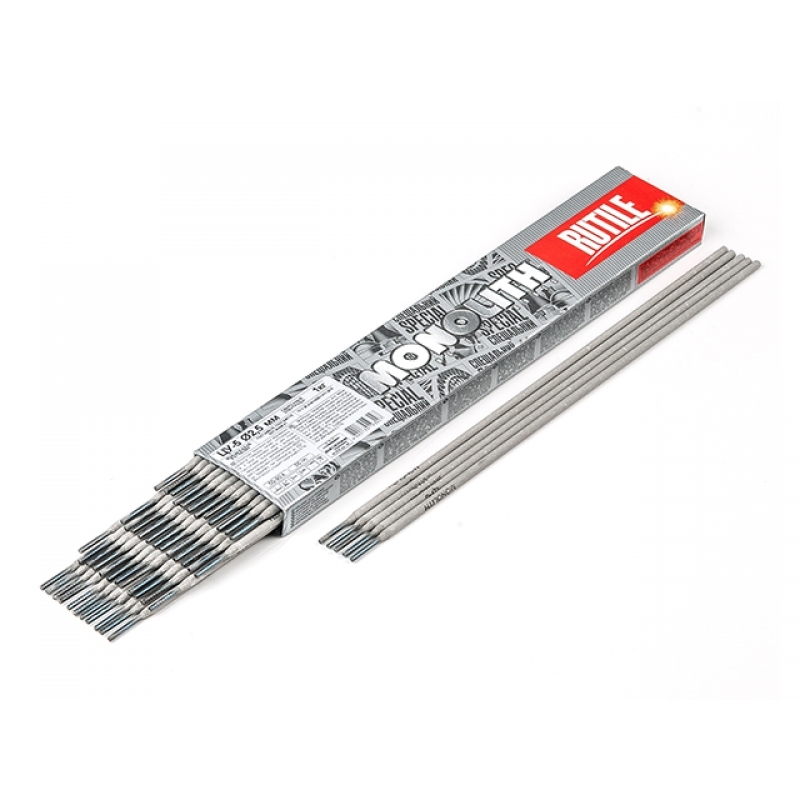

Электроды марки ЦУ-5 предназначены для сварки элементов поверхностей нагрева котлогенераторов, а также корневых швов, стыков толстостенных трубопроводов с углеродистых и низколегированных кремнемарганцевых сталей с временным сопротивлением не ниже 490 МПа, работающих при температуре до 400°С.
Условия применения:
Сварку проводить постоянным током обратной полярности, (+) на электроде. Сварку электродами ЦУ-5 производят без предварительного нагрева и последующей термообработки на короткой длине дуги по очищенным кромкам.
Особые свойства:
- Электроды ЦУ-5 обеспечивают высокую стойкость металла шва к образованию пор при кратковременном увеличении длины сварочной дуги.
Прокалка перед сваркой:
При нормальных условиях хранения не требуют прокалки перед сваркой. В случае увлажнения прокалка: 360± 20° 120+30 мин.
Содержание влаги в покрытии электродов не более 0,7 %.
Химический состав наплавленного металла,%:
| Mn | Si | C | P | S |
| 1.0-1.6 | 0.2-0.5 | 0.06-0.12 | ≤ 0.035 | ≤ 0.030 |
Механические свойства металла шва:
| Временное сопротивление, Н/мм² | Относительное удлинение, % | Ударная вязкость, Дж/см² |
| ≥510 | ≥20 | ≥137 |
Сварку проводить постоянным током обратной полярности «+» на электроде.
Упаковочные данные:
| Диаметр, мм | Длина, мм | Сила сварочного тока, А | Количество электродов в пачке, шт. | Вес пачки, кг |
| 2.5 | 300 | 65-90 | 55-58 | 2 |
