Вид покрытия — основное с железным порошком.
| AWS A 5.1:E 7018 | ISO 2560-А-E 42 4 В 42 Н 5 | ГОСТ 9466-75: |
Э 46–УОНИ-13/55 ПЛАЗМА-Ø-УД Е 515 БЖ 26 |
ТУ У 28.7-34142621-001:2008
Назначение и область применения
Электроды УОНИ-13/55 Плазма предназначены для сварки во всех пространственных положениях, кроме сверху-вниз, ответственных конструкции и трубопроводов из углеродистых и низколегированных сталей с пределом прочности от 500 МПа до 640 МПа, особенно если необходимо обеспечит высокую стойкость сварных соединений против горячих трещин. Широко применяются в мостостроении, судостроении, судоремонте и производстве сосудов работающих под давлением.
Условия применения
Коэффициент наплавки — 10,5-11,5 г/А.ч. Расход электродов на 1 кг наплавленного металла 1,58 кг. Номинальная производительность до 115%. Электроды диаметром от 2,0 мм до 4,0 мм предназначены для сваривания во всех пространственных положениях кроме вертикального «сверху-вниз», а диаметром 5,0 мм – для нижнего, горизонтального на вертикальной площади и вертикального способа «снизу-верх».
Особые свойства
Электроды УОНИ-13/55 Плазма отличаются высокой прочностью металла шва, с особой металлургической чистотой и низким содержанием водорода в наплавленном металле . Возможность сваривания на переменном токе исключает действие магнитного дутья. Мелкокапельный перенос металла при сварке УОНИ-13/55 Плазма обеспечивает лучшую стабильность горения дуги и формирование металла шва. Благодаря добавлению железного порошка в обмазку электрода эффективность использования УОНИ 13/55 ПЛАЗМА возросла на 20 %, при этом:
- Компенсированы потери металла на выгорание и разбрызгивание.
- Снижен расход электродов на 10-15%.
- Увеличена производительность наплавки на 8–10 %.
- Шлак не затекает в сварочную ванну, формируется ровный мелкочешуйчатый шов, а образующаяся шлаковая корка легко поддается удалению.
Прокалка перед сваркой
При нормальных условиях хранения не требуют прокалки перед сваркой. В случае увлажнения прокалка: 380-420°С 60 мин.
Химический состав наплавленного металла,%
|
Mn |
Si |
C |
P |
S |
|
1,10-1,50 |
≤ 0,40-0,70 |
≤ 0,9 |
≤ 0,030 |
≤ 0,020 |
Механические свойства металла шва
|
Временное сопротивление, |
Относительное удлинение, |
Ударная вязкость, |
| 500-640 | ≥ 26 | ≥ 180 |
Сварку проводить постоянным током обратной полярности, «+» на электроде, или переменным током от трансформатора с напряжением холостого хода (70±10) В.

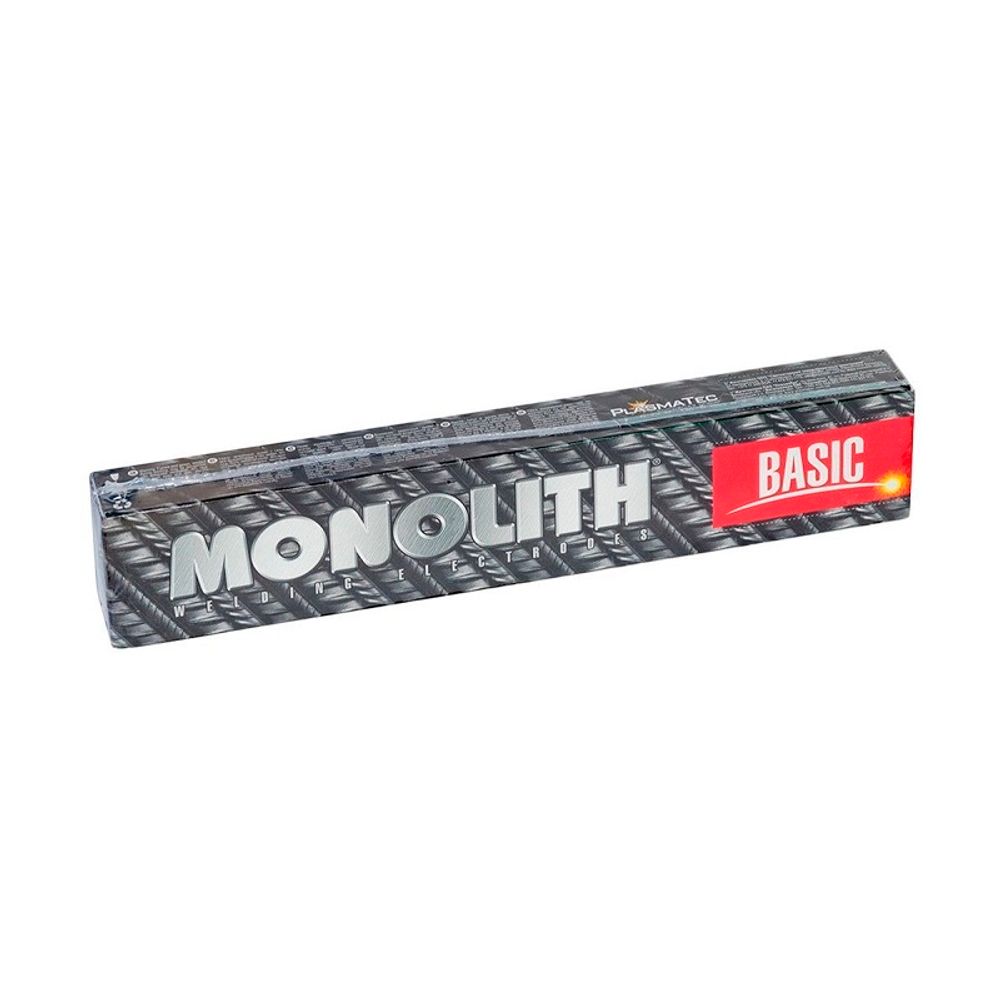

Упаковочные данные
|
Диаметр, мм |
Длина, мм |
Сила сварочного тока, А |
Количество электродов в пачке, шт. |
Вес пачки, кг |
|
2,50 |
350 |
70-110 |
104-113; 208-226 |
2,5; 5 |
|
3,00 |
350 |
80-150 |
74-81; 147-158 |
2,5; 5 |
|
3,20 |
350 |
90-170 |
27-29; 68-71 |
1; 2,5 |
|
4,00 |
450 |
120-200 |
71-74 |
5 |
|
5,00 |
450 |
170-250 |
47-50 |
5 |
