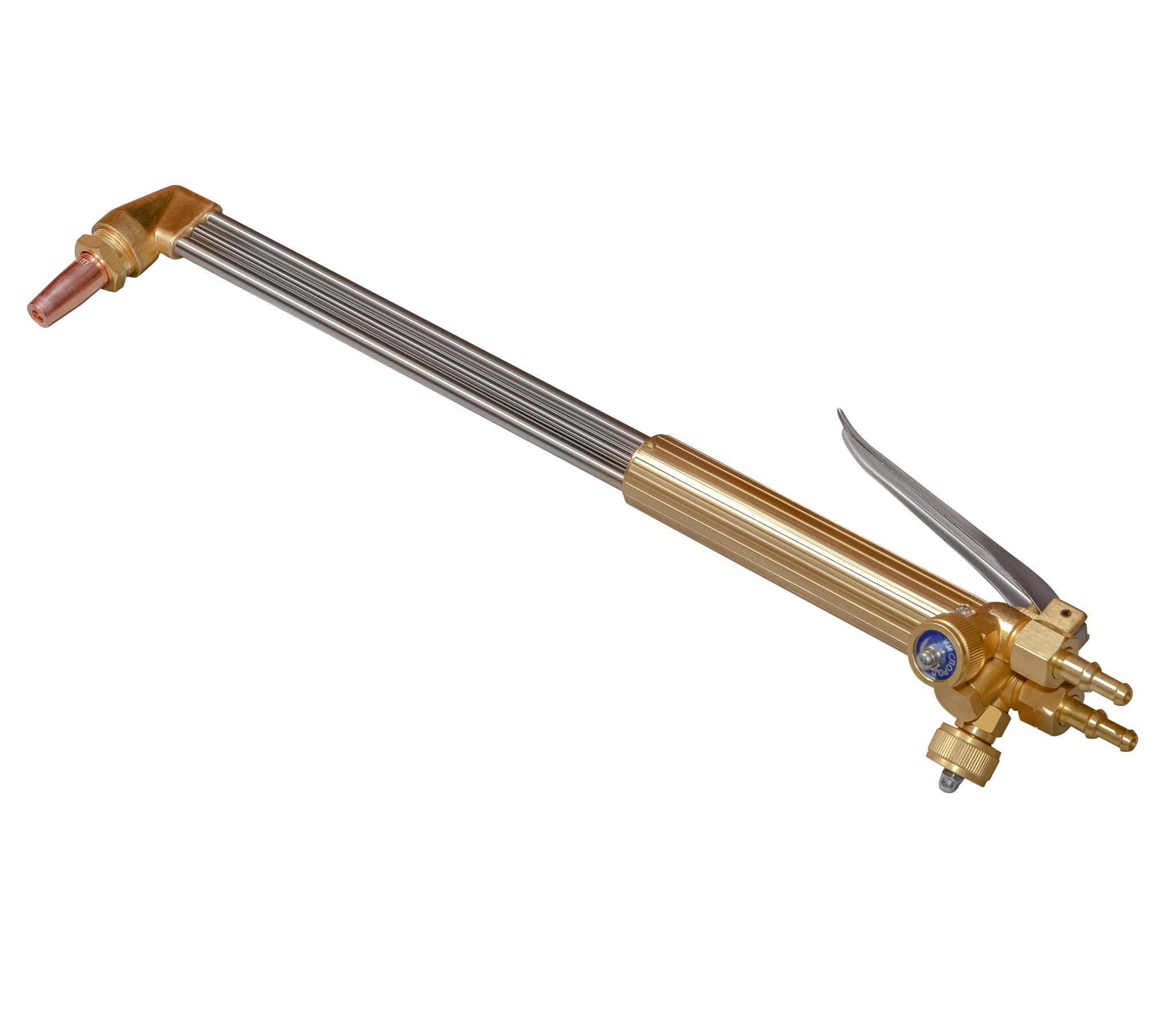

Резаки серии Р3 повышенной надёжности предназначены для ручной газокислородной разделительной резки низкоуглеродистых сталей толщиной до 300мм. Применяемый горючий газ: Ацетилен, Пропан-бутан, Метан (природный газ).
Основные преимущества данных резаков:
• Экономичные (наличие клапана режущего кислорода позволяет экономить до 30% кислорода).
• Конструкция головки резаков позволяет применять газосмесительные мундштуки разных стран - производителей: США, Германия, Япония, Франция, Польша, Украина.
• Для перехода от одного вида горючего газа к другому - достаточно заменить внутрисопловый мундштук на необходимый тип газа.
Комплект поставки:
- Резак - 1 шт.
- Мундштук № 2 PNM в сборе - 1 шт.
- Гайки.
- Ниппель.
- Паспорт - 1 шт.
Мундштук газосмесительный пропановый со щелевыми пазами
|
Маркировка |
Толщина разрезаемой стали, мм |
Кислород, давление мПа |
Пропан-бутан, давление мПа |
|
№0 (1/32'') |
3-10 |
0,2-0,35 |
0,02 |
|
№1 (3/64'') |
10-25 |
0,3-0,5 |
0,025 |
|
№2 (1/16'') |
25-40 |
0,4-0,55 |
0,03 |
|
№3 (5/64'') |
40-60 |
0,45-0,6 |
0,035 |
|
№4 (3/32'') |
60-100 |
0,5-0,65 |
0,04 |
|
№5 (7/64'') |
100-200 |
0,45-0,8 |
0,045 |
|
№6 (1/8'') |
200-300 |
0,75-0,85 |
0,05 |
Мундштук газосмесительный ацетиленовый моноблочный
|
Маркировка |
Толщина разрезаемой стали, мм |
Кислород, давление мПа |
Ацетилен, давление мПа |
|
№0 (1/32'') |
3-10 |
0,2-0,35 |
0,014 |
|
№1 (3/64'') |
10-25 |
0,3-0,5 |
0,02 |
|
№2 (1/16'') |
25-40 |
0,4-0,55 |
0,025 |
|
№3 (5/64'') |
40-60 |
0,45-0,6 |
0,035 |
|
№4 (3/32'') |
60-100 |
0,5-0,65 |
0,035 |
|
№5 (7/64'') |
100-200 |
0,45-0,8 |
0,04 |
|
№6 (1/8'') |
200-300 |
0,75-0,85 |
0,045 |
