Отличие от выпрямителя ВДУ-506 заключается в более сложной «плавающей» внешней вольт-амперной характеристике и в наличии регулировок, ручки которых находятся на лицевой панели. Регулировке подлежат глубина проплавления и ширина сварного шва (корневой шов, облицовка, заполнение), регулировка размера капли и вида переноса электродного металла. Это позволяет на одном выпрямителе производить сварку корневых швов во всех пространственных положениях, выполнять заполняющие и облицовочные слои, производя соответствующие переключения. По желанию Заказчика, эти функции могут быть «зашиты» в электронную плату управления на необходимом для данного технологического процесса уровне и не подлежать регулировке в заводских условиях. Более сложная вольт-амперная характеристика обеспечивает эффективную сварку всех типов сварных соединений, в том числе с образованием обратного валика, при минимальном разбрызгивании и направлении сварки как «сверху-вниз», так и «снизу-вверх», а также сварку (наплавку) не только зарубежными, но и отечественными порошковыми проволоками. Кроме того, при сварке в вертикальном пространственном положении нет существенной зависимости качества сварного соединения от ширины зазора между свариваемыми деталями, как у большинства инверторных источников, работающих в импульсном режиме.
В комплекте с полуавтоматом ПДГО-510, со стабилизацией скорости подачи сварочной проволоки и возможностью удаления подающего механизма от выпрямителя на расстояние до 50м, оптимален для цеховых условий при сварке на токах дуги до 450А (ПВ=100%). Сварочные свойства выпрямителя ВДУ-511 приближены к лучшим инверторным источникам во всем диапазоне токов дуги при полуавтоматической сварке, при сварке в смесях газов, а при сварке в углекислом газе - превосходит их. Наличие комбинированной характеристики в режимае ММА обеспечивает минимальную возможность залипания сварочного электрода при сварке.

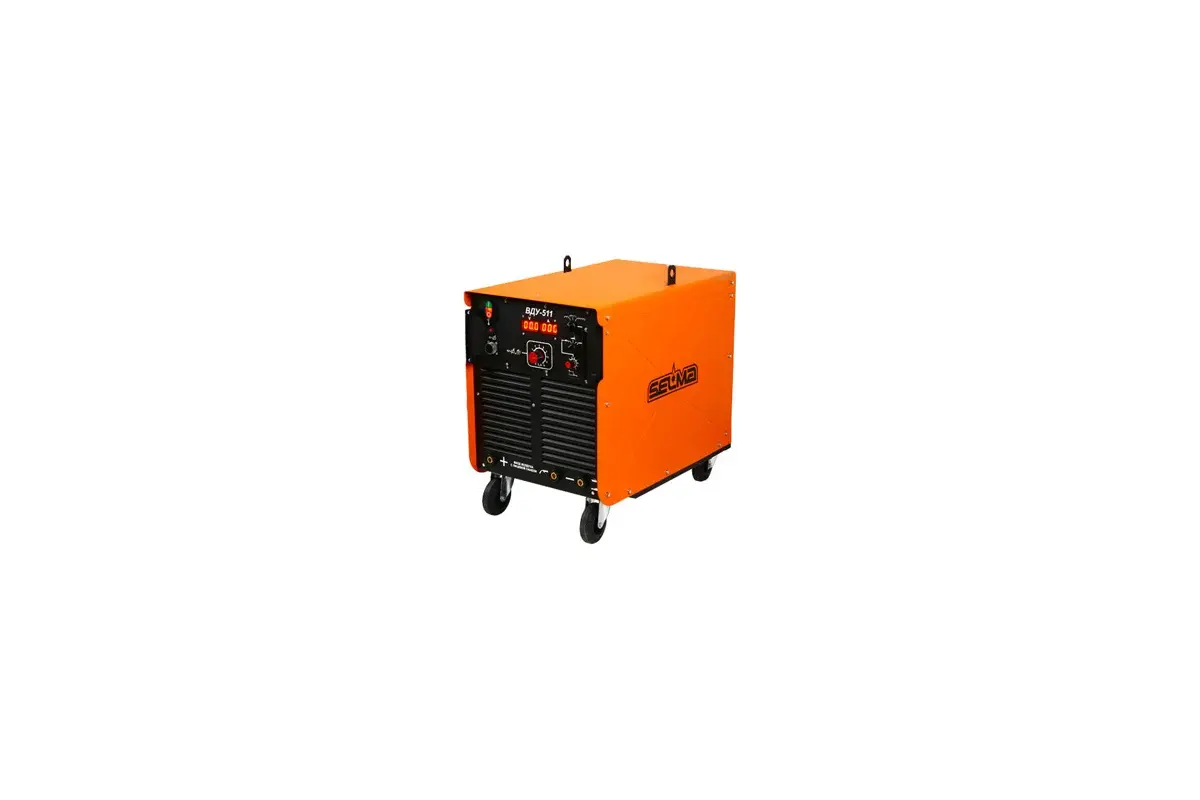

Выпрямитель сварочный ВДУ-511 имеет следующие основные технические решения:
- Плавное регулирование сварочного тока и напряжения
- Цифровая индикация сварочного тока и напряжения
- Специальная комбинированная внешняя вольт-амперная характеристика в режимах МИГ/МАГ и ММА обеспечивает широкие технологические возможности
- Регулировка глубины проплавления (облицовка, заполнение, корневой провар)
- Регулировка режима в зависимости от диаметра сварочной проволоки
- Наличие розетки 36 В для питания подогревателя газа
- Дистанционное регулирование сварочных параметров с помощью пульта
- Наличие термозащиты от перегрузки
- Наличие защиты от короткого замыкания
- Защита от тепловой перегрузки
- Быстросъемные, безопасные токовые разъемы
- Класс изоляции Н
- Принудительное охлаждение
