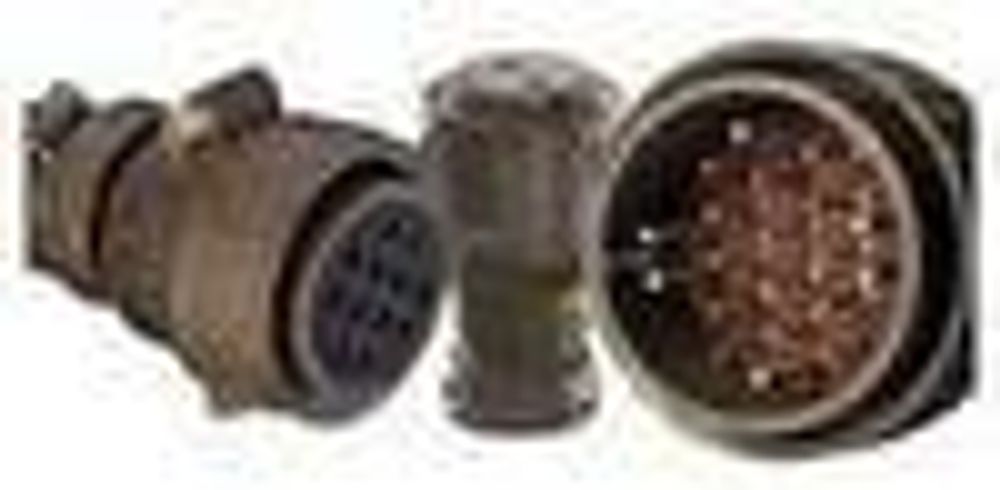

Разъемы ШР 16, ШРГ 16 – штепсельные разъёмы негерметичные, герметичные - коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с нагрузкой по току до 200А и 850В. Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус. При заказе разъемов ШР, ШРГ необходимо указывать тип корпуса: блочный (крепится на панель) или кабельный. Также следует указывать вид соединителя: вилка или розетка. В приборной части вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" – буквой "Г" (гнездо). В кабельной части – наоборот: вилка - "Г", розетка - "Ш". Патрубок для подсоединения кабеля может быть прямым или угловым. Для улучшения качества соединения в конструкции разъемов ШР, ШРГ предусмотрена фиксация с помощью резьбы гайки и корпуса.
| Расположение контактов, условный размер корпуса, количество контактов, максимальная нагрузка | ||||||||
|---|---|---|---|---|---|---|---|---|
| Условный размер корпуса | Схема расположения контактов | Условное обозначение контактов | Диаметр контактов, мм | Количество контактов | Обозначение сочетания контактов | Максимальная токовая нагрузка, А | ||
| в соединителе | каждого диаметра | на одиночный контакт | суммарная на соединитель | |||||
| 16 |  |
 |
3,5 | 1 | 1 | 3 | 50 | 50 |
 |
 |
1,5 | 2 | 2 | 5 | 20 | 20 | |
