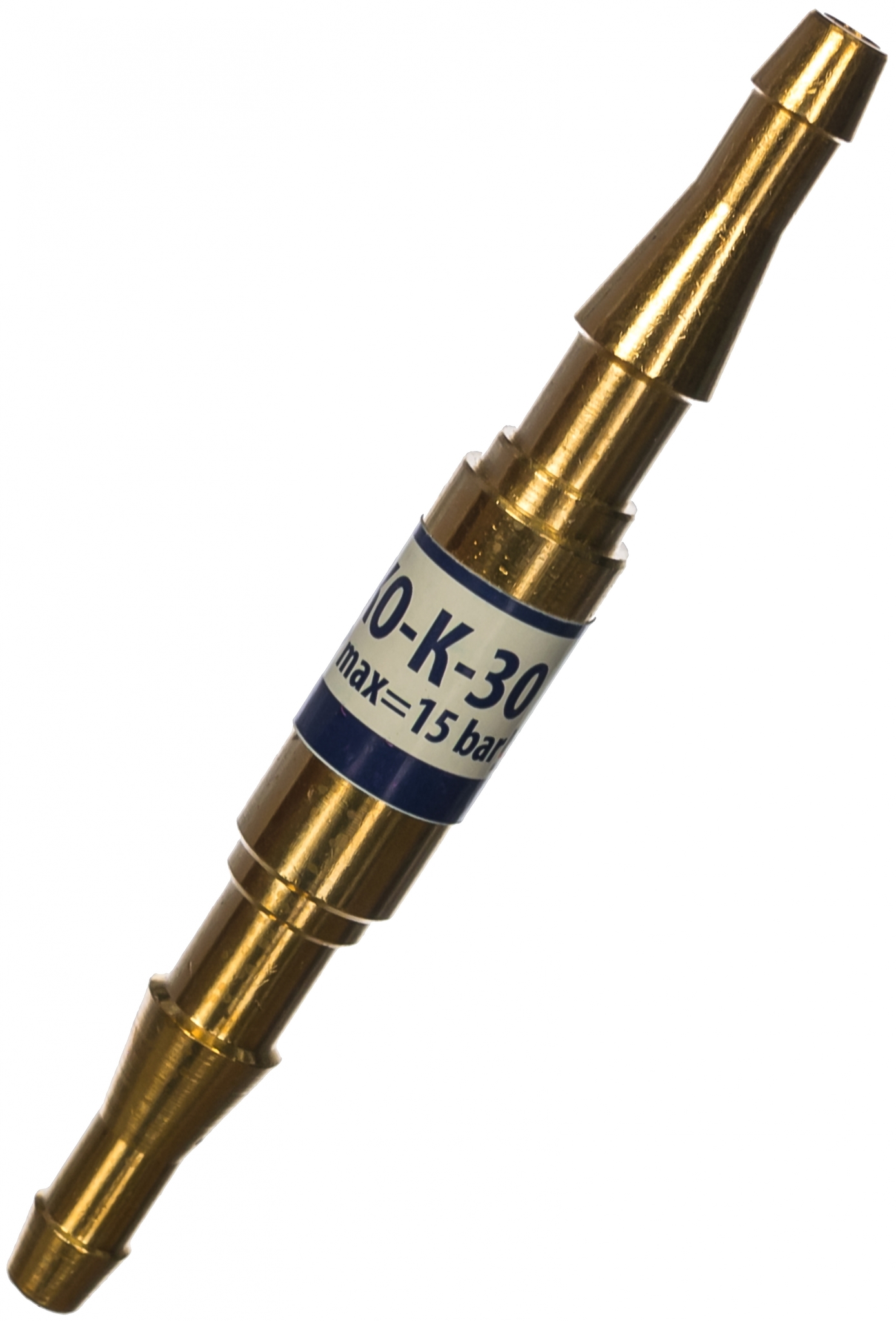

Клапаны обратные КО предназначены для предотвращения обратного потока газа в резиновые рукава при газопламенной обработке металлов.
Клапан обратный может присоединяться:
- к выходному штуцеру баллонного редуктора;
- в разрыв газового рукава;
- ко входу резака (горелки);
Клапаны обратные выпускаются для использования с различными рабочими средствами:
- кислород - КО-К;
- горючий газ (ацетилен, пропан-бутан, метан) - КО-Г.
Клапаны обратные для каждого рода газа выпускаются в разных модификациях, отличающихся друг от друга способом присоединения к нему резинового рукава и места установки.
Типы исполнений приведены в табл. 1.
Пример условного обозначения клапана обратного (КО-Г-10,где):
- КО - клапан обратный,
- Г - газ/горючий газ (ацетилен, пропан-бутан, метан).
10 - место установки и присоединительные размеры:
- 1 - присоединение к редуктору;
- 0 - ниппель универсальный ∅6,3/9 мм.
Клапаны предохранительные изготавливаются в соответствии с требованиям ГОСТ Р 50402. Клапаны обратные выпускаются в климатическом исполнении УХЛ2 для типа атмосферы ll по ГОСТ 15150-69.
Технические характеристики клапанов обратных приведены в табл. 1
Габаритные размеры, мм, не более - ∅19х107
Масса, кг, не более - 0,060 (10 и 20 серия), 0,067 (30 серия)
Комплектность:
- Клапан обратный в собранном виде .
- Паспорт (допускается один паспорт на 10 изделий).
Устройство и принцип работы:
Устройство клапана обратного приведено на рис. 1. Газ из линии подается под рабочим давлением в клапан обратный и, преодолевая сопротивление пружины 5, открывает клапан 2 и поступает к изделию-потребителя (резаку, горелке).
При возникновении перед КО, обратного тока газа с давлением, равным или превышающим входное давление газа обеспечивается перекрытие тока газа в обратном направлении.
Рис. 1 Клапан обратный КО.
- Корпус с ниппелем ∅6,3/9,0 мм;
- Уплотнитель;
- Клапан;
- Уплотнитель;
- Пружина;
- Втулка с ниппелем ∅6,3/9,0 мм (для 30 серии)/ под гайку (для 10, 20 серии);
- Накидная гайка 19 (М16х1,5 для 10, 20 серии).
Меры безопасности:
При эксплуатации клапана обратного необходимо соблюдать "Правила техники безопасности и гигиены труда при производстве ацетилена и газопламенной обработке металлов", требования ГОСТ 12.2.008-75 "Оборудование и аппаратура для газопламенной обработки металлов и термического напыления покрытия. Требования безопасности" и "Правила безопасности для объектов, использующих сжиженные углеводородные газы" ПБ 12-609-03, утвержденные Госгортехнадзором России.
После срабатывания обратного клапана (закрытия) необходимо проверить подвижность и работоспособность клапана 2.
Запрещается работать с неисправным обратным клапаном.
Запрещается производить разборку затвора и самостоятельно осуществлять ремонт.
Присоединительные элементы обратного клапана, вентиля баллона и изделия-потребителя (резака, горелки) должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.
Необходимо следить за правильностью подключения обратного клапана. Направление стрелки на этикетке корпуса должно совпадать с направлением течения газа в линии.
Правила эксплуатации:
Перед присоединением обратного клапана необходимо убедиться в исправности присоединительных элементов, отсутствии на них следов загрязнений, масел и жиров.
Перед присоединением обратного клапана, но не реже 1 раза в 6 месяцев следует проверить подвижность и работоспособность клапана 2. Проверку подвижности производить кратковременным нажатием стержня ∅3÷4 мм на торец клапана 2 со стороны входного отверстия. Проверку работоспособности обратного клапана следует проводить путем присоединения источника газопитания (азота или воздуха, не содержащего масел) к выходному отверстию обратного клапана с последующим погружением его в воду. Утечки газа через входное отверстие не допускается.
При любой неисправности необходимо немедленно закрыть запорный вентиль баллона и отсоединить клапан обратный. Категорически запрещается производить подтягивание деталей или какой-либо другой ремонт клапана обратного, присоединенного к баллону и находящегося под давлением! После окончания работы необходимо закрыть вентиль баллона.
