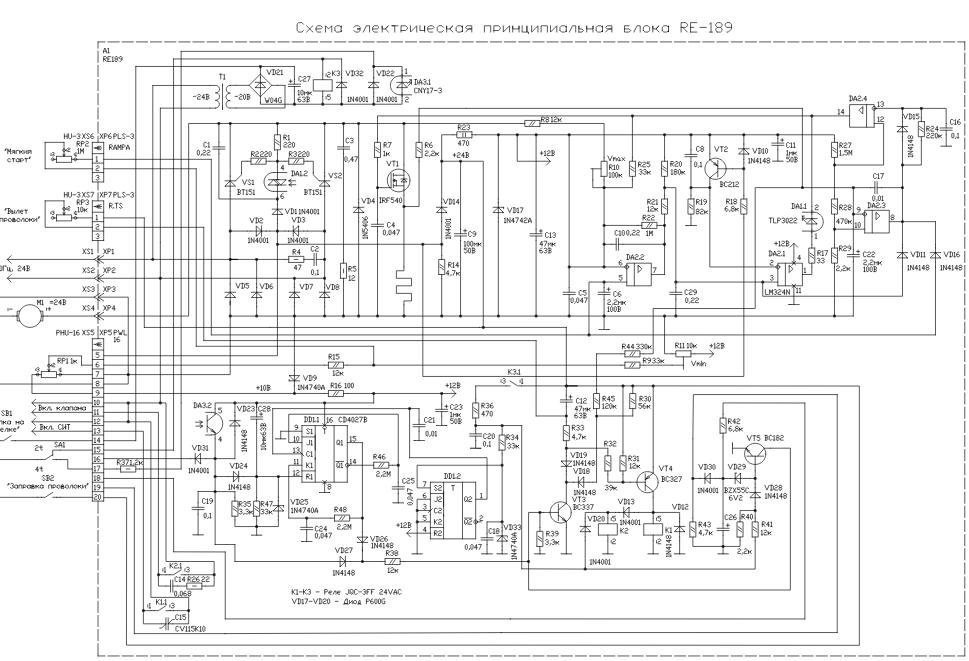

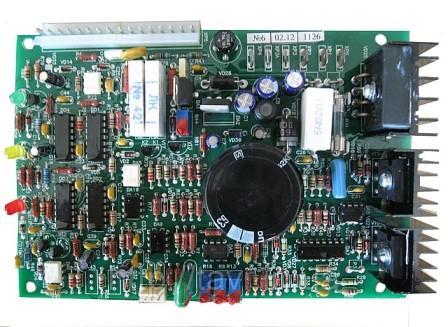

Плата управления RE-189 - это многофункциональный электронный элемент сварочного аппарата, который отвечает за регулирование различных параметров во время сварки.Применяется в сварочных полуавтоматах ПДГ-312 СЭЛМА, ПДГ-421 СЭЛМА, ПДГ0-508 СЭЛМА, ПДГО-510 СЭЛМА, ПДГО-511 СЭЛМА, ПДГО-601 СЭЛМА.
Применение:
Плата управления RE-189 применяется в сварочных полуавтоматах, работающих в среде активных и инертных газов (углекислый газ, аргон и пр.). Плата может быть использована при модернизации сварочных полуавтоматов (т.е. полуавтоматов, которые не имели функции «газ до», «газ после», «тест газ», «мягкий старт», «заправка проволоки» и т.д.).
Функции платы доступные в режиме 2t:
включение сварочного источника тока;
включение газового клапана;
«тест газ» (проверка срабатывания газового клапана и движение газа по газовому тракту);
включение двигателя подающего механизма (регулировка скорости);
«заправка проволоки» (заправка сварочной проволоки в шланговый пакет без включения газового клапана и сварочного источника тока);
«Burn Back» (регулирование времени, в течение которого, после завершения сварки, на проволоку подаётся напряжение и продолжает идти газ);
«длинные/короткие швы»;
— «мягкий старт» (время, за которое двигатель изменит скорость — от минимальной до установленной заданием). Функция обеспечивает отсутствие больших «наплавов» в начале сварочного шва, когда место сварки ещё холодное. Также, функция может использоваться, когда сварочному источнику тока необходимо некоторое время, чтобы выйти на сварочные характеристики /быстродействие электронных и электромеханических компонентов/, т.е. уйти от ситуации, когда сварочной проволоки на конце горелки оказывается много, а напряжения ещё нет.
Функции платы доступные в режиме 4t:
включение сварочного источника тока;
включение газового клапана;
«тест газ» (проверка срабатывания газового клапана и движение газа по газовому тракту);
включение двигателя подающего механизма (регулировка скорости);
«заправка проволоки» (заправка сварочной проволоки в шланговый пакет без включения газового клапана и сварочного источника тока);
«мягкий старт»;
— «газ до» и «газ после». Нажимаем кнопку на горелке и удерживаем её в нажатом положении — включается только газовый клапан. Удерживаем кнопку необходимое время, затем отпускаем кнопку — включается сварочный источник тока и подаётся напряжение на двигатель – это начало сварочного процесса. При окончании сварки, нажимаем кнопку на горелке — отключается сварочный источник тока и снимается напряжение с двигателя. Газовый клапан остаётся включенным до тех пор, пока не отпустим кнопку на горелке. В режиме 4t Вы сами определяете время движения газа до сварки и после её окончания.
