Регуляторы давления (редукторы) баллонные одноступенчатые предназначены для понижения и регулирования давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа при питании постов и установок газовой сварки, резки, пайки, нагрева и других процессов газопламенной обработки.
Редукторы изготавливаются в соответствии с требованиями ГОСТ 13861-89, ИСО 2503-83 и ГОСТ 12.2.052-81.
Редукторы выпускаются для газов:
- кислород - БКО-50-2
- ацетилен - БАО-5-2
- пропан - БПО-5-2, БПО-5-2-БМ (без манометра)
- углекислый газ - УР-6-2.
Редукторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы || и группы условий эксплуатации - 3 по ГОСТ 15150-69, но для работы в интервале температур -25°÷+50° С.
Драгоценные металлы в изделии не применяются. Технические параметры редукторов при работе в промежуточных режимах определяются по ГОСТ 13861-89.
Комплектация:
- Редуктор в собранном виде - 1.
- Паспорт - 1.
- Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм по ГОСТ 9356-7 - 1*.
- Гайка - 1*.
*Ниппель и гайку допускается поставлять в сборе с редуктором.

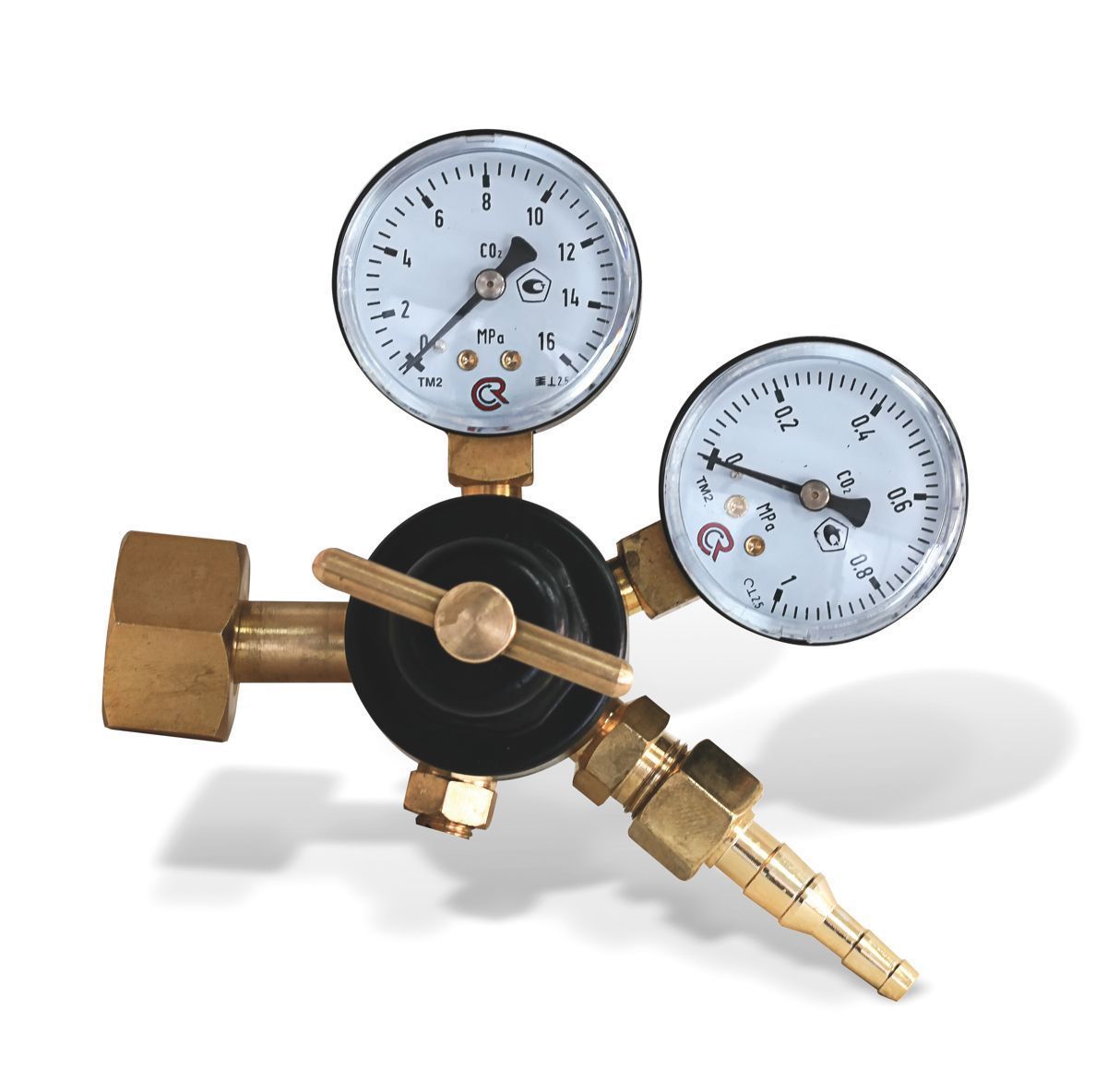

Устройство и принцип работы редуктора УР-6-2
Понижение давления газа в редукторе происходит путём одноступенчатого расширения одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.
При вращении регулирующего маховика по часовой стрелке усилие задающей пружины передаётся через мембрану и толкатель на редуцирующий клапан. Последний перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся зазор между редуцирующим клапаном и седлом в камеру рабочего давления и демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей камеры, компенсирует силу задающей пружины и способствует установлению зазора, при котором давление в рабочей камере остается постоянным при различном расходе и различных входных давлениях газа. В рабочей камере редуктора установлен предохранительный клапан. На редукторе установлены показывающие устройства.
Редуктор присоединяется к баллону входным штуцером с помощью гайки/хомута по ГОСТ 6357-81.
Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по ГОСТ 9356-75.
Предприятием ведется дальнейшая работа по усовершенствованию конструкции редуктора, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем паспорте.
Устройство редуктора и присоединительные размеры приведены на рис.
(Редуктор баллонный одноступенчатый)
- Маховик.
- Крышка редуктора.
- Упор маховика.
- Пружина задающая.
- Мембрана редуктора.
- Шайба.
- Клапан редуцирующий.
- Пружина клапана.
- Корпус редуктора.
- Показывающее устройство для определения высокого давления (кроме БПО-5-2 и БПО-5-2-БМ).
- Показывающее устройство для определения низкого давления (кроме БПО-5-2-БМ).
- Толкатель.
- Элемент фильтрующий ЭФ.
- Прокладка.
- Гайка 32 (28 для БПО-5-2 и БПО-5-2-БМ).
- Штуцер входной.
- Клапан предохранительный (кроме БПО-5-2, БПО-5-2-БМ и БАО-5-2).
- Втулка выходная.
- Гайка 19.
- Ниппель универсальный.
- Хомут (для БАО-5-2).
- Винт хомута (для БАО-5-2).
Меры безопасности при работе с углекислотным редуктором УР-6-2
При эксплуатации регулятора давления во время работ по газопламенной обработке металлов необходимо соблюдать правила техники безопасности и гигиены труда и требования ГОСТ 12.2.008-75. Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор давления. Присоединительные элементы регулятора давления и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.
Правила эксплуатации:
Перед присоединением редуктора к баллону необходимо убедиться в исправности установленных на редукторе показывающих устройств для определения давления и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки. Присоединить редуктор к баллону и к его выходу присоединить резак или горелку и закрыть их вентили расхода газа. Установить рабочее давление и проверить герметичность соединений редуктора и "самотек". После прекращения расхода газа стрелка показывающего устройства для определения рабочего давления должна остановиться, т. е. не должно происходить медленного нарастания рабочего давления.
Перед запуском редуктора в работу, а также не реже одного раза в три месяца проверять герметичность сопряжения показывающих устройств для определения давления и предохранительного клапана с корпусом регулятора давления. При нарушении герметичности необходимо подтянуть резьбовые соединения.
ПРИ ЛЮБОЙ НЕИСПРАВНОСТИ НЕМЕДЛЕННО ЗАКРОЙТЕ ЗАПОРНЫЙ ВЕНТИЛЬ БАЛЛОНА, ВЫПУСТИТЕ ИЗ РЕДУКТОРА ГАЗ И ОТСОЕДИНИТЕ ЕГО ТО БАЛЛОНА. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПОДТЯГИВАНИЕ ДЕТАЛЕЙ ИЛИ КАКОЙ-ЛИБО ДРУГОЙ РЕМОНТ РЕДУКТОРА, ПРИСОЕДИНЕННОГО К БАЛЛОНУ И, ЕСЛИ В РЕДУКТОРЕ ЕСТЬ ГАЗ ПОД ДАВЛЕНИЕМ. ПОСЛЕ ОКОНЧАНИЯ РАБОТЫ НЕОБХОДИМО ЗАКРЫТЬ ВЕНТИЛЬ БАЛЛОНА И ВЫВЕРНУТЬ РЕГУЛИРУЮЩИЙ МАХОВИК РЕДУКТОРА ДО ОСВОБОЖДЕНИЯ ЗАДАЮЩЕЙ ПРУЖИНЫ.
