Описание

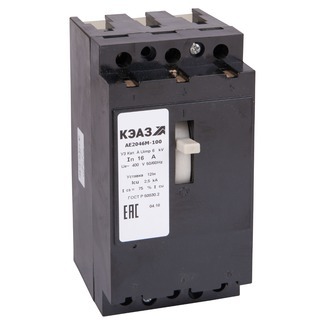

Выключатель автоматический АЕ2046М-100-10А-12Iн-400AC-У3-КЭАЗ - блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 3,5 кА на номинальный ток 10 А.
Классификация:
- Базовая уставка: Да.
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228).
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: У3.
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-027-05758109-2007.
- Дополнительное оборудование: Нет.
Характеристики
Габариты
75 х 145 х 105 мм
Производитель
КЭАЗ
Степень защиты
IP00
Количество в упаковке
4 шт.
Вес
3,200 кг
Предельная коммутационная способность переменного тока Icu
1,50 кА
Номинальный ток In
10 А
Номинальное импульсное напряжение Uimp
6 кВ
Вид расцепителей
Тепловой и Электромагнитный
Номинальное рабочее напряжение переменного тока Ue
400 В
Вспомогательные (свободные) контакты
Нет
Регулировка максимальных расцепителей тока
Нет
Род тока
АС
Частота тока
50/60 Гц
Номинальное напряжение изоляции Ui
400 В
Номинальная рабочая наибольшая отключающая способность Ics
75% Icu
Количество полюсов
3
Уставка расцепителей токов короткого замыкания
12Iн
Наличие привода
Ручной
Номинальный продолжительный ток Iu
10 А
Способ монтажа
Винт
Присоединение внешних проводников
Переднее
Максимальное сечение присоединяемых проводов
25 мм²
Способ установки
Стационарный с креплением на панели
Возможность самостоятельного подключения дополнительных устройств
Нет
