Описание

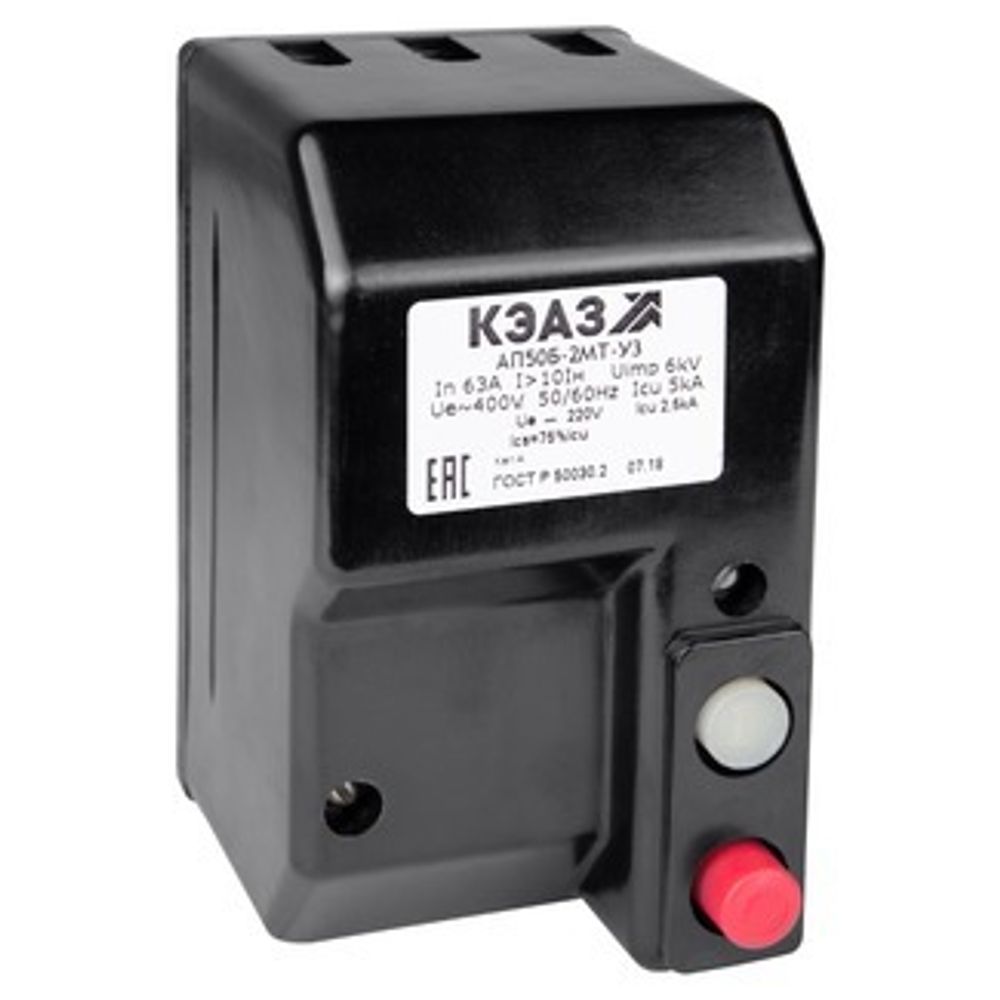

Блочный автоматический 2 полюсный выключатель переменного/постоянного тока с предельной коммутационной способностью при переменном токе 30 кА на номинальный ток 63 А .
Классификация:
- Тип приёмки: ОТК.
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228).
- Тип изделия: Выключатель автоматический.
- код ТН ВЭД: 8536201008.
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: У3.
- Гарантийный срок эксплуатации: 2 года.
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2.
- Дополнительное оборудование: Нет.
- Наличие вспомогательных контактов сигнализации: Нет.
Характеристики
Габариты
81 х 139 х 109 мм
Степень защиты
IP20
Количество в упаковке
6 шт.
Вес
6,36 кг
Предельная коммутационная способность переменного тока Icu
5 кА
Номинальный ток In
63 А
Номинальное импульсное напряжение Uimp
6 кВ
Вид расцепителей
Тепловой и Электромагнитный
Номинальное рабочее напряжение переменного тока Ue
400 В
Вспомогательные (свободные) контакты
Нет
Регулировка максимальных расцепителей тока
Да
Род тока
Переменный/Постоянный
Частота тока
50/60 Гц
Номинальное напряжение изоляции Ui
400 В
Диапазон регулировки теплового расцепителя
0,7...1 А
Номинальное рабочее напряжение постоянного тока Ue
220 В
Предельная коммутационная способность постоянного тока Icu
2,5 кА
Номинальная рабочая наибольшая отключающая способность Ics
75% Icu
Количество полюсов
2
Уставка расцепителей токов короткого замыкания
10Iн
Наличие привода
Ручной
Номинальный продолжительный ток Iu
63 А
Диапазон рабочих температур
от -40°С до +40°С
Способ монтажа
Винт
Присоединение внешних проводников
Переднее
Максимальное сечение присоединяемых проводов
6 мм²
Способ установки
Стационарный с креплением на панели
Категория применения по селективности
Неселективный
Возможность самостоятельного подключения дополнительных устройств
Нет
Предельная коммутационная способность переменного тока Icu при 400АС
5 кА
Вид присоединяемых проводников
Провод
Предельная коммутационная способность постоянного тока Icu при 220/240DC
2,50 кА
