Описание

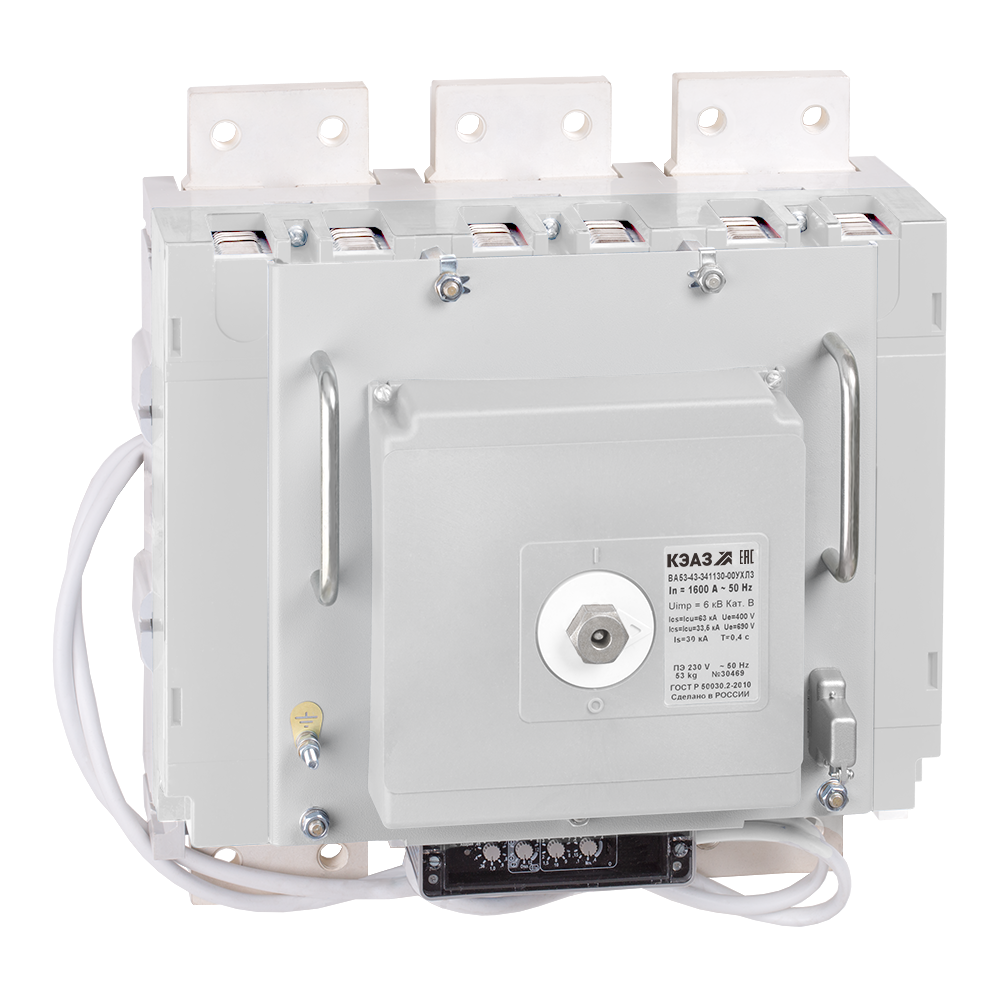

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1600 А .
Классификация:
- Тип приёмки: ОТК
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
- код ТН ВЭД: 8536209008
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: УХЛ3
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
- Дополнительное оборудование: Нет.
- Дополнительный расцепитель: НР230AC/220DC
- Наличие вспомогательных контактов сигнализации: Да.
Характеристики
Габариты
438 х 464 х 281 мм
Производитель
КЭАЗ
Степень защиты
IP00
Количество в упаковке
1 шт.
Вес
57 кг
Предельная коммутационная способность переменного тока Icu
33,5 кА,
(135 кА)₂
Номинальный ток In
1600 А
Вид расцепителей
Электронный
Номинальное рабочее напряжение переменного тока Ue
690 В,
(400В)₂
Вспомогательные (свободные) контакты
3з+3р, ВКС
Регулировка максимальных расцепителей тока
Да
Род тока
АС
Частота тока
50/60 Гц
Номинальное напряжение изоляции Ui
660 В
Номинальная рабочая наибольшая отключающая способность Ics
100% Icu
Предельный ток селективности Is
14 кА
Количество вспомогательных размыкающих контактов
3
Количество вспомогательных замыкающих контактов
3
Наличие независимого расцепителя
Да
Количество полюсов
3
Наличие привода
Электромагнитный 230AC
Номинальный продолжительный ток Iu
1600 А
Диапазон рабочих температур
от -50°С до +55°С
Способ монтажа
Винт
Присоединение внешних проводников
Переднее
Способ установки
Стационарный с креплением на панели
Категория применения по селективности
Неселективный
Возможность самостоятельного подключения дополнительных устройств
Нет
Предельная коммутационная способность переменного тока Icu при 690AC
33,5 кА
Предельная коммутационная способность переменного тока Icu при 400АС
135 кА
Максимальное сечение присоединяемых медных шин
2(100х12) мм
Вид присоединяемых проводников
Шина/Провод
Тип расцепителя
МРТ
