Описание

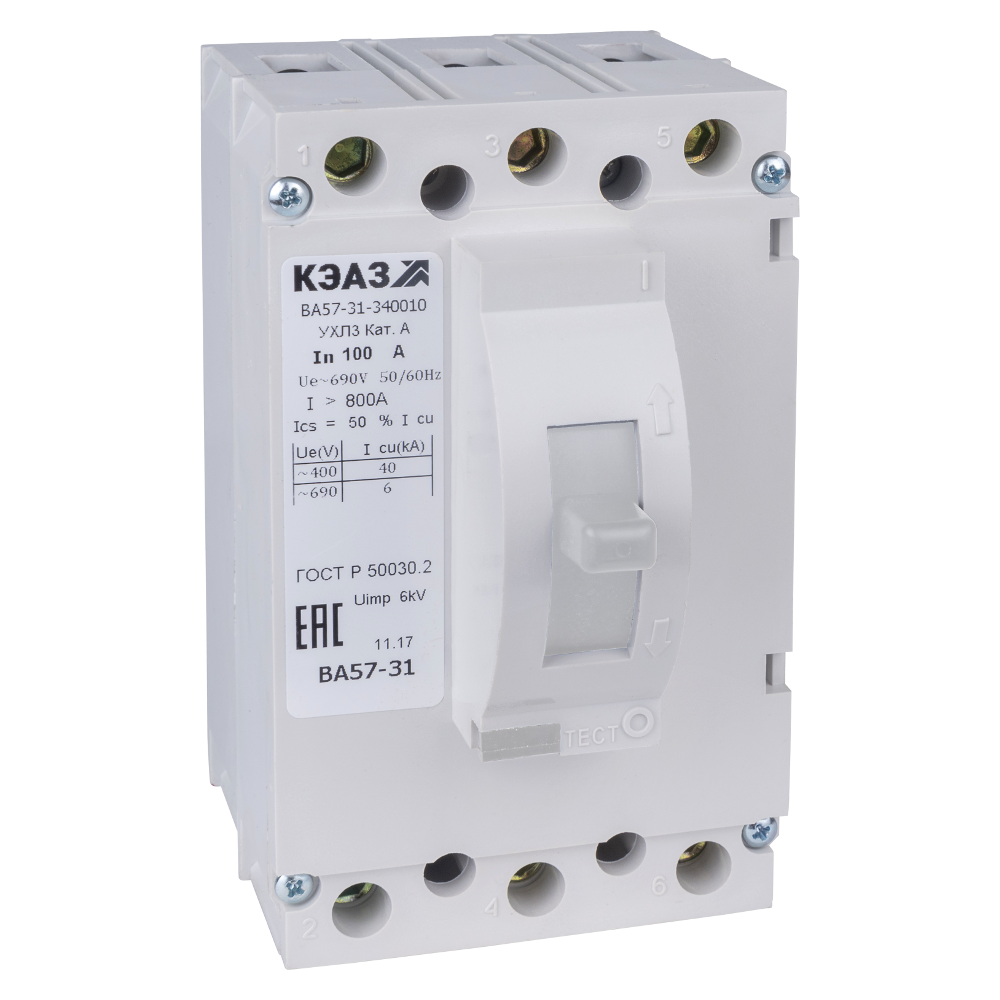

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 100 А .
Классификация:
- Тип приёмки: ОТК
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
- код ТН ВЭД: 8536209008
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: УХЛ3
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Дополнительное оборудование: Комплект зажимов №1; Клеммная крышка.
- Дополнительный расцепитель: Нет.
- Наличие вспомогательных контактов сигнализации: Нет.
Характеристики
Габариты
75 х 125 х 117 мм
Производитель
КЭАЗ
Степень защиты
IP20
Количество в упаковке
1 шт.
Вес
1,224 кг
Предельная коммутационная способность переменного тока Icu
6 кА,
(40 кА)₂
Номинальный ток In
100 А
Номинальное импульсное напряжение Uimp
6 кВ
Вид расцепителей
Тепловой и Электромагнитный
Номинальное рабочее напряжение переменного тока Ue
690 В,
(400В)₂
Вспомогательные (свободные) контакты
Нет
Регулировка максимальных расцепителей тока
Нет
Род тока
АС
Частота тока
50/60 Гц
Номинальное напряжение изоляции Ui
690 В
Номинальная рабочая наибольшая отключающая способность Ics
50% Icu
Наличие независимого расцепителя
Нет
Количество полюсов
3
Уставка расцепителей токов короткого замыкания
400 А
Наличие привода
Ручной
Номинальный продолжительный ток Iu
100 А
Диапазон рабочих температур
от -60°С до +40°С
Способ монтажа
Винт
Присоединение внешних проводников
Переднее
Максимальное сечение присоединяемых проводов
50 мм²
Способ установки
Стационарный с креплением на панели
Категория применения по селективности
Неселективный
Возможность самостоятельного подключения дополнительных устройств
Нет
Предельная коммутационная способность переменного тока Icu при 690AC
6 кА
Предельная коммутационная способность переменного тока Icu при 400АС
40 кА
Максимальное сечение присоединяемых медных шин
3 х 15 мм
Вид присоединяемых проводников
Шина/Провод
Уставки рабочего тока расцепителя IR
100 А
Уставки по току мгновенного срабатывания расцепителя Ii
400 А
