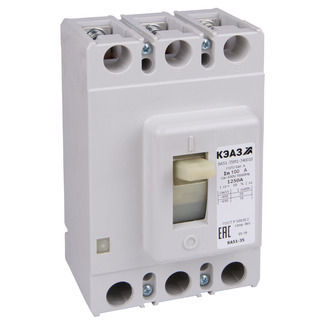

Выключатель автоматическийВА51-35М3-340010-400А-4000-690AC-УХЛ3-КЭАЗ

Name: Выключатель автоматическийВА51-35М3-340010-400А-4000-690AC-УХЛ3-КЭАЗ
SKU: 108391

Предзаказ

Добавить в сравнение

Под запрос

Спросить о товаре

Наличие в магазинах:

АлматыПод заказ
АстанаПод заказ
АтырауПод заказ
КарагандаПод заказ
КостанайПод заказ
ПавлодарПод заказ
СемейПод заказ
Усть-КаменогорскПод заказ
ШымкентПод заказ

Самовывоз
Курьером

Описание

Характеристики

Отзывы

Руководство

Каталог

Доп. поле-4

Описание

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 20 кА на номинальный ток 400 А .

Классификация:

Базовая уставка: Да
Тип приёмки: ОТК
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Тип изделия: Выключатель автоматический
код ТН ВЭД: 8536209008

Эксплуатационные характеристики:

Климатическое исполнение и категория размещения: УХЛ3

Дополнительные особенности:

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
Дополнительное оборудование: Нет
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: Нет

Характеристики

Габариты

113 х 175 х 114 мм

Степень защиты

IP20

Количество в упаковке

1 шт.

Вес

2,436

Предельная коммутационная способность переменного тока Icu

10 кА, (20 кА)₂

Номинальный ток In

400 А

Номинальное импульсное напряжение Uimp

8 кВ

Вид расцепителей

Тепловой и Электромагнитный

Номинальное рабочее напряжение переменного тока Ue

690 В, (400В)₂

Вспомогательные (свободные) контакты

Нет

Регулировка максимальных расцепителей тока

Нет

Род тока

АС

Частота тока

50/60 Гц

Номинальное напряжение изоляции Ui

690 В

Номинальная рабочая наибольшая отключающая способность Ics

75% Icu

Наличие независимого расцепителя

Нет

Количество полюсов

Уставка расцепителей токов короткого замыкания

4000 А

Наличие привода

Ручной

Номинальный продолжительный ток Iu

400 А

Диапазон рабочих температур

от -60°С до +40°С

Способ монтажа

Винт

Присоединение внешних проводников

Переднее

Максимальное сечение присоединяемых проводов

240 мм²

Способ установки

Стационарный с креплением на панели

Категория применения по селективности

Неселективный

Возможность самостоятельного подключения дополнительных устройств

Нет

Предельная коммутационная способность переменного тока Icu при 690AC

10 кА

Предельная коммутационная способность переменного тока Icu при 400АС

20 кА

Максимальное сечение присоединяемых медных шин

4 х 30 мм

Вид присоединяемых проводников

Шина/Провод
