Система кабельных разъёмов ABIPLUG является безупречной комбинацией штекеров и гнёзд без необходимости использования для соединения инструментов.
Протекание тока происходит через всю площадь соприкосновения штекер с закрепляющим пальцем и гнездом, что гарантирует безопасное соединение токопроводящих кабелей без перегрева. По выбору, комбинации соединений разъемов поставляются в любом исполнении.
Преимущества:
- Надежное и быстрое соединение — предотвращающее прокручивание благодаря квадратной геометрии профиля ABICOR BINZEL®.
- Высокая прочность от пробоя — максимальная защита установок.
- Простой монтаж, оптимальное крепление и хорошая токопередача.
- Подходит к оборудованию практически всех производителей — применяется в металлических или пластмассовых корпусах.
- Соответствует новым нормам EN 60 974-12 .
- Прочность на пробой рассчитана для применения в аргонодуговой и плазменной сварке.
| Показатели для панельных гнёзд и штекеров | ||||
| Типы | 10-25 | 35-50 | 50-70 | 70-95 |
| Прочность на пробой Напряжение пробоя (кВ) |
7 | 10-11 | 10-11 | 10-11 |
Глубина проникновения сварочных брызг при испытании 0,2 мм согласно норме.
Технические характеристики:
| Наименование | Ток (A) | Кабель (мм2) | ø устан. |
| ABI-CM 10-25/ABI-IF 10-25 oder ABI-CF 10-25/ABI-IM 10-25 | 125 | до 10 | 20,5мм |
| ABI-CM 10-25/ABI-IF 10-25 oder ABI-CF 10-25/ABI-IM 10-25 | 150 | 10 – 16 | 20,5мм |
| ABI-CM 10-25/ABI-IF 10-25 oder ABI-CF 10-25/ABI-IM 10-25 | 200 | 16 – 25 | 20,5мм |
| ABI-CM 35-50/ABI-IF 35-50 oder ABI-CF 35-50/ABI-IM 35-50 | 250 | 25 – 35 | 30,5мм |
| ABI-CM 35-50/ABI-IF 35-50 oder ABI-CF 35-50/ABI-IM 35-50 | 300 | 35 – 50 | 30,5мм |
| ABI-CM 50-70/ABI-IF 50-70 oder ABI-CF 50-70/ABI-IM 50-70 | 400 | 50 – 70 | 30,5мм |
| ABI-CM 70-95/ABI-IF 70-95 oder ABI-CF 70-95/ABI-IM 70-95 | 500 | 70 – 95 | 30,5мм |
Типы:
- Кабельные штекера ABI-CM 10-25 / 35-50 / 50-70 / 70-95 (Cable Male)

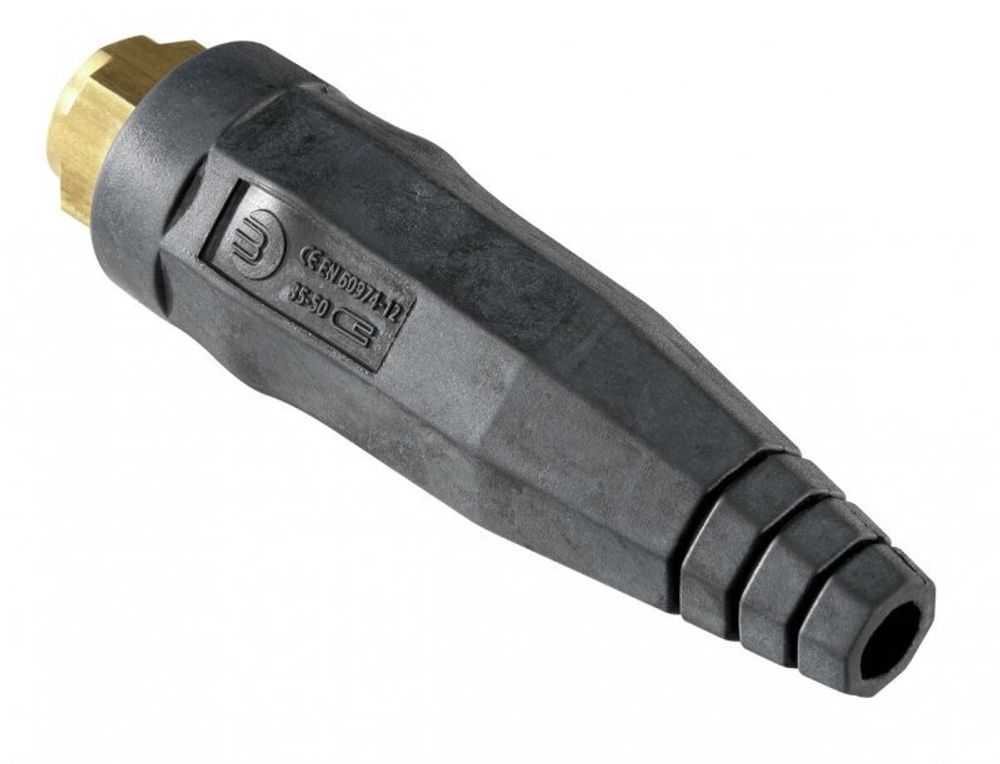

- Кабельные гнёзда ABI-CF 10-25 / 35-50 / 50-70 / 70-95 (Cable Female)
- Панельные штекера ABI-IM 10-25 / 35-50 / 50-70 / 70-95 (Insert Male)
- Панельные гнёзда ABI-IF 10-25 / 35-50 / 50-70 / 70-95 (Insert Female)
Панельные гнёзда:
1 ABI-IF 10-25 Идент.№: 511.0304
2 ABI-IF 35-50 Идент.№: 511.0314
3 ABI-IF 50-70 Идент.№: 511.0330
4 ABI-IF 70-95 Идент.№: 511.0309
Кабельные штекера:
5 ABI-CM 10-25 Идент.№: 511.0305
6 ABI-CM 35-50 Идент.№: 511.0315
7 ABI-CM 50-70 Идент.№: 511.0331
8 ABI-CM 70-95 Идент.№: 511.0342
Панельные штекера:
9 ABI-IM 10-25 Идент.№: 511.0306
10 ABI-IM 35-50 Идент.№: 511.0316
11 ABI-IM 50-70 Идент.№: 511.0332
12 ABI-IM 70-95 Идент.№: 511.0320
Кабельные гнёзда:
13 ABI-CF 10-25 Идент.№: 511.0303
14 ABI-CF 35-50 Идент.№: 511.0313
15 ABI-CF 50-70 Идент.№: 511.0329
16 ABI-CF 70-95 Идент.№: 511.0340
